정격 전압 |
380V |
정격 헤드 |
35m |
|
정격 유량 |
4m³/h |
최대 헤드 |
42m |
|
최대 유량 |
9.5m³/h |
절연 등급 |
에프 |
|
설계 압력 |
10바 |
진동 |
＜2.8mm/s |
|
보호 등급 |
IP54 |
빈도 |
50Hz |
|
정격 전류 |
1.78에이커 |
정격 출력 |
750와트 |
|
소음 |
＜60dB(A) |
최대 출력 |
1050와트 |
항목 번호.:
AHM-404T급수 및 가압 펌프
산업 순환 시스템
충전소 액체 냉각 시스템
저장액 냉각 시스템
가정용 급수 시스템
온수 순환 및 냉난방 시스템
산업용 순환 시스템
청소 및 정원 스프링클러 관개 시스템
데이터센터 액체 냉각 시스템
1. 재질 – 스테인리스 스틸
2. 다단 임펠러, 고양정
3. 양방향 기계식 씰, 손쉬운 유지보수
4. 컴팩트한 블록 디자인
5. 스테이지 챔버, 임펠러 및 디퓨저와 같이 유체와 접촉하는 모든 유압 부품
근무 조건
1. 전원 공급 장치: 3~380V/50Hz;
2. 최대 시스템 압력: ≤1.0MPa;
3. 절연 등급: F;
4. 보호 등급: IP54;
5. 매체 온도(°C): 0~110°C(깨끗한 물), -15~110°C(물+에틸렌(≤50%) 혼합액) ;
6. 전달액: 깨끗한 물;
7. 이 워터 펌프는 식수, 온수, 공업용수, 응축수, 에탄올과 물의 혼합물(에탄올 함량 최대 40%) 및 광물유, 장섬유 또는 부식성 물질을 포함하지 않는 기타 액체를 이송하는 데 적합합니다.
디자인 노트
1. 3상 교류 모터용 모터 보호 장치는 선택 사항이거나 현장에서 설치해야 합니다.
2. 열 모터 보호 장치 및 콘덴서가 내장된 단상 AC 모터
제품 인증
본 제품은 3C 인증 요건을 준수합니다.
응용 프로그램 매체 요구 사항
|
|||||||
서비스 환경 요구사항
|
용법: 샤프트를 수평으로 유지하십시오 |
고도: ＜ 3000m |
|
작동 주변 온도: -25℃ ~ 55℃ (배관 및 워터펌프에 동결 현상이 발생하지 않음) |
작동 주변 습도: ≤95% |
저장 환경 요구 사항
보관 주변 온도: -30℃~60℃ (배관 및 워터펌프에 동결 현상이 발생하지 않음)
보관 환경의 습도: ≤95%
공장 검사
|
기계 밀폐도 검사 |
모터 절연 감지 |
내전압 감지 |
|
누설 전류 감지 |
접지 저항 감지 |
무부하 전력, 전류 감지 |
|
턴 감지 |
|
|
신뢰성 테스트
|
유압 성능 테스트 |
진동 테스트 |
소음 테스트 |
|
수압 테스트 |
전체 기계 전기 안전 테스트 |
보호 수준 테스트 |
|
염수 분무 시험 |
열충격 시험 |
기온 상승 |
|
응축수 테스트 |
생명 테스트 |
시작-정지 테스트 |
|
고온다습도 테스트 |
|
|
설치 및 안전 지침
1. 펌핑되는 액체는 고온·고압 액체일 수 있습니다. 펌프를 이동하거나 분해하기 전에 시스템 내의 액체를 배출하거나 펌프 양쪽의 차단 밸브를 닫아 화상을 방지해야 합니다.
2. 겨울철에 매체가 깨끗한 물인 경우, 펌프 시스템이 작동하지 않거나 주변 온도가 0°C 미만이면 배관 시스템 내의 액체를 배출하여 펌프 본체의 동결 및 균열을 방지해야 합니다.
3. 펌프를 장기간 사용하지 않을 경우, 펌프의 입출구에 있는 급수 밸브를 잠그고 펌프의 전원을 차단하십시오. 모터가 과열되거나 이상 작동을 보일 경우, 즉시 펌프 입출구의 밸브를 잠그고 펌프의 전원을 차단한 후, 가까운 대리점이나 서비스 센터에 문의하십시오.
4. 본 제품은 어린이의 손이 닿지 않는 곳에 보관해야 합니다. 설치 후에는 어린이가 제품을 만지지 않도록 격리 조치를 취해야 합니다.
5. 워터펌프의 설치 방향은 펌프의 축 방향이 수평이 되도록 하는 것입니다.
6. 물 펌프는 비, 물, 노출 등을 방지할 수 있는 장소에 설치해야 합니다.
7. 워터 펌프는 단단한 물체와 직접 충돌해서는 안 됩니다.
8. 기계식 밀봉재의 마모 및 손상을 방지하고 기계의 과열을 막기 위해 물 없이 워터 펌프를 작동시키는 것은 금지되어 있습니다.
9. 펌핑되는 액체는 점도가 낮고 깨끗하며 부식성 및 폭발성이 없어야 하고, 섬유질이나 광물유를 함유하지 않아야 하며, 고형 입자의 직경과 길이는 0.1mm 이하이고 부피 비율은 0.1% 이하이어야 합니다. 펌프는 식물성 기름이나 휘발유와 같은 인화성 액체를 이송하는 데 사용해서는 안 됩니다. 펌프를 고점도 환경에서 사용하면 펌프 성능이 저하되므로 펌프를 선택할 때 이송할 액체의 점도를 고려해야 합니다.

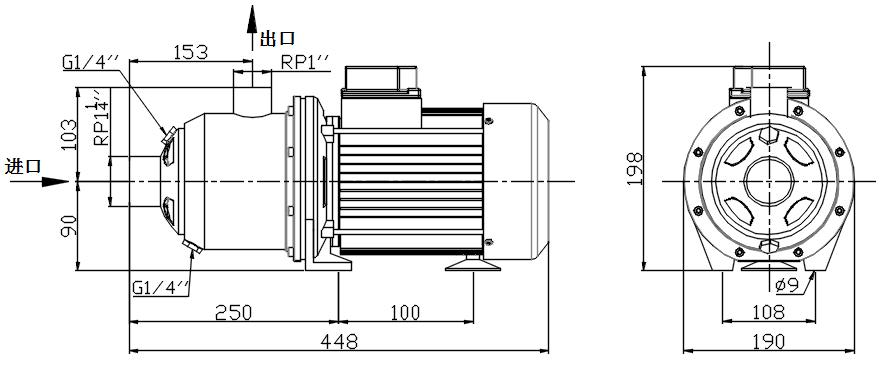

설치 치수 도면
성능 곡선
이 성능 곡선은 일반적인 온도의 물에 적합하며, 물이 아닌 유체를 이송하는 펌프의 경우 유압 성능이 저하될 수 있으므로 펌프를 선택할 때는 유체의 특성을 반드시 고려해야 합니다.
