모델 |
기본 32-8S, 기본 32-8SN |
|
힘 |
245/190/135W |
|
최대 흐름 |
8m3/h |
|
최대 머리 |
8m |
|
현재의 |
1.1/0.85/0.6A |
|
전압/주파수 |
115/230V 50/60HZ |
|
펌프 하우징 |
주철, 스테인레스강(N) |
|
펌핑된 액체 |
물 |
|
절연 등급 |
시간 |
|
보호 등급 |
IP44 |
|
액체 온도 범위 |
2~110℃ |
|
최대 시스템 압력 |
1.0Mpa |
항목 번호.:
Basic 32-8SN1. 상업용 난방
2. 가정용 온수 재순환
3. 가정용 난방
4. 각종 온수난방 시스템
5. 산업순환시스템
6. 냉수 시스템 및 에어컨 시스템
당사 전문가가 설계하고 생산한 기본 순환 펌프는 저소음, 누출 없음, 생태학적 작동 안전성, 예술적 외관, 쉬운 설치 및 안정적인 작동 등의 특징을 가지고 있습니다.
건설
기본 펌프는 캔 로터 유형입니다. 즉, 펌프와 모터가 샤프트 씰 없이 단일 장치를 형성합니다 . 이 장치에는 두 개의 밀봉 링만 필요하며 베어링은 펌핑된 액체로 윤활됩니다.
B ASIC 펌프 설계 의 장점 :
1. 단일 또는 3단 모터.
2. 세라믹 레이디얼 베어링.
3. 탄소 스러스트 베어링.
4. 보호용 로터 캔, 외부 로터 커버 및 베어링 플레이트는 스테인레스 스틸로 제작되었습니다.
5. 주철 펌프 하우징.
6. 300W 이상의 모터용 고정자 코일에 열 스위치가 통합되어 있습니다.
근무 조건
1. 시스템 압력: 최대. 10바.
2. 액체 온도: +2 ~ +110 °С.
3. 사용자는 헤드, 유량 및 주파수 요구 사항에 따라 유형 스펙트럼에서 모델을 선택할 수 있습니다.
4. 전원 공급 장치: 전압 230V, 주파수 50Hz, 단상 AC 전원. 표에 나열된 모델은 사용자의 요구사항에 따라 230V/60Hz 또는 115V/60Hz로도 제작 가능합니다. 이 표의 곡선 및 성능 매개변수는 전원 공급 장치가 230V/50Hz인 제품만을 나타냅니다.
5. 최대 시스템 압력: 1.0MPa.
6. 주변 온도: 0℃ ~ 40℃, 매체 온도: 2 ℃ ~ 110 ℃. 고정자에 응축수가 발생하는 것을 방지하려면 주변 온도가 액체 온도보다 낮은지 확인하십시오.
7. 매체: 얇고 깨끗하며 비부식성, 비폭발성 액체이며 고체 입자, 섬유 또는 미네랄 오일을 포함하지 않습니다. 디젤이나 휘발유와 같은 인화성 액체를 이송하는 데 펌프를 사용해서는 안 됩니다.
8. 점도가 높은 액체를 이송하면 펌프 성능이 저하되므로 펌프를 선택할 때 매체의 점도를 고려해야 합니다.
9. 캐비테이션 소음과 펌프 베어링 손상을 방지하려면 펌프 흡입구에서 최소 압력을 유지하십시오.
기본 시리즈에는 나사형과 플랜지형 의 두 가지 파이프 연결 방식이 있습니다 . 300W 이상의 전력을 갖는 모델은 주로 플랜지 연결을 사용합니다. 우리는 귀하의 필요에 따라 맞춤형 디자인을 만들 수 있습니다.
허용 온도 한계
1. 펌프에는 특정 유압 시스템에 가장 적합한 성능을 선택할 수 있는 세 가지 회전 주파수가 포함됩니다.
2. 주변 온도 : 0 ~ 40 °С
3. 액체 온도 : +2 ~ +110 °С
4. 보관 온도 : -30 ~ +55 °С
음압
음압은 소비되는 전력에 따라 달라집니다.
P1이 1,000W 미만인 모델의 경우 ≤ 50dB(A)
P1>1,000W인 모델의 경우 ≤ 54dB(A)
설치
설치 시 펌프의 샤프트는 지면과 평행해야 합니다. 시동 전, 펌프 내부의 공기가 잘 빠져나갈 수 있도록 모터 상단의 배기 나사를 풀어준 후, 배기 나사를 다시 조여주세요. 이는 펌프의 공회전을 방지하는 데 도움이 됩니다.

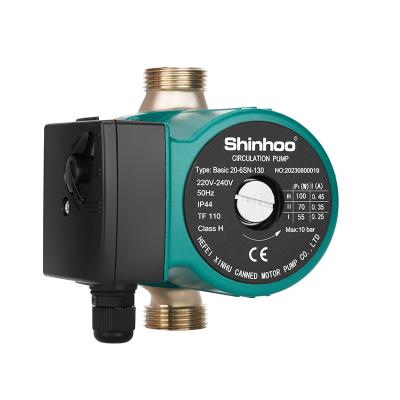

모델 기본 20-6S 힘 100/70/55W 최대 흐름 2.8m³/시 최대 머리 6m 현재의 0.45/0.35/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa

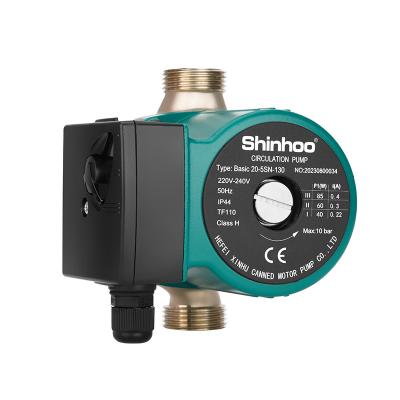

Model Basic 20-5SN Power 85/60/40W Max.flow 2.8m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
Model Basic 20-7SN Power 130/110/90W Max.flow 3.5m³/h Max head 7m Current 0.6/0.52/0.42A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

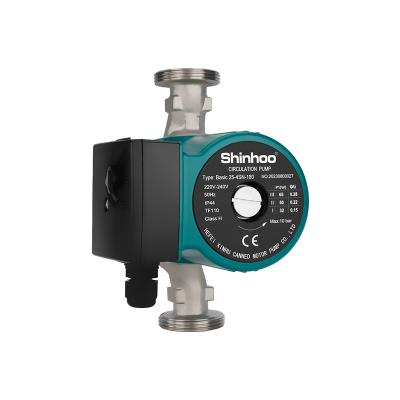

Model Basic 25-4SN Pump body length 130/180mm Power 65/50/32W Max.flow 3.0m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

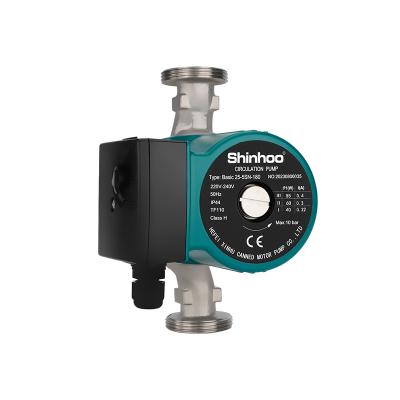

Model Basic 25-5SN Pump Body Length 130/180mm Power 85/60/40W Max.flow 3.3m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

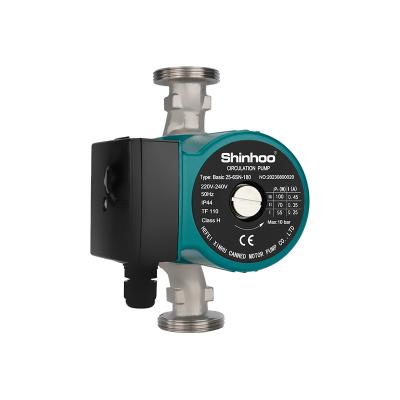

Model Basic 25-6SN Pump Body Length 130/180mm Power 100/70/55W Max.flow 3.3m³/h Max head 6m Current 0.45/0.35/0.25A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa Certificates CE, GS, UL, LVD, EMC, RoHS, REACH etc.

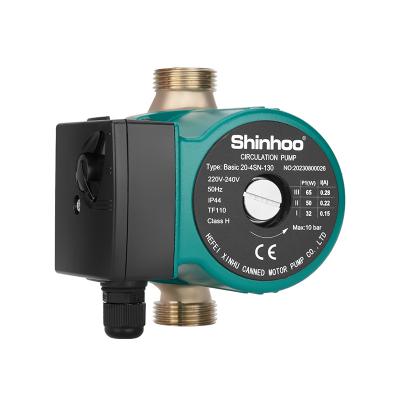

Model Basic 20-4SN Power 65/50/32W Max.flow 2.8m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
Model Basic 25-7SN Pump Body Length 130/180mm Power 130/110/90W Max.flow 4m³/h Max head 7m Current 0.6/0.52/0.42A Voltage/ Frequency 115/230V, 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
Model Basic 20-4SN Power 65/50/32W Max.flow 2.8m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
전원 공급 장치 220~240V, 50Hz 교류 최대 시스템 압력 ≤0.3MPa 절연 등급 비 보호 수준 IPX5 작업 중 주변 온도 0°C ~ 50°C 범위 내 이송 액체의 온도 5°C ~ 50°C 범위 내 배달 액체 청수
전원 공급 전압 220~240V, AC, 보호 접지 모터 보호 외부 보호가 필요하지 않습니다 IP 클래스 IP44 절연 등급 시간 습기 (RH) 최대 95% 시스템 압력 1.0Mpa 규정 준수 EMC/RoHS/REACH/TUV/CE/EEI/CCC 환경 온도 -30℃~55℃ 온도 등급 TF 95 액체 온도 -20 섭씨 ~+95℃ 연결/연합 몰렉스/TE
전원공급장치 220V, 50Hz 단상 교류 최대 시스템 압력 0.3MPa 이하 절연 등급 비 보호 수준 IPX5 작업 중 주변 온도 0°C ~ 50°C 범위 내 운반 액체의 온도 5°C ~ 50°C 범위 내에서 배송액 깨끗한 물
