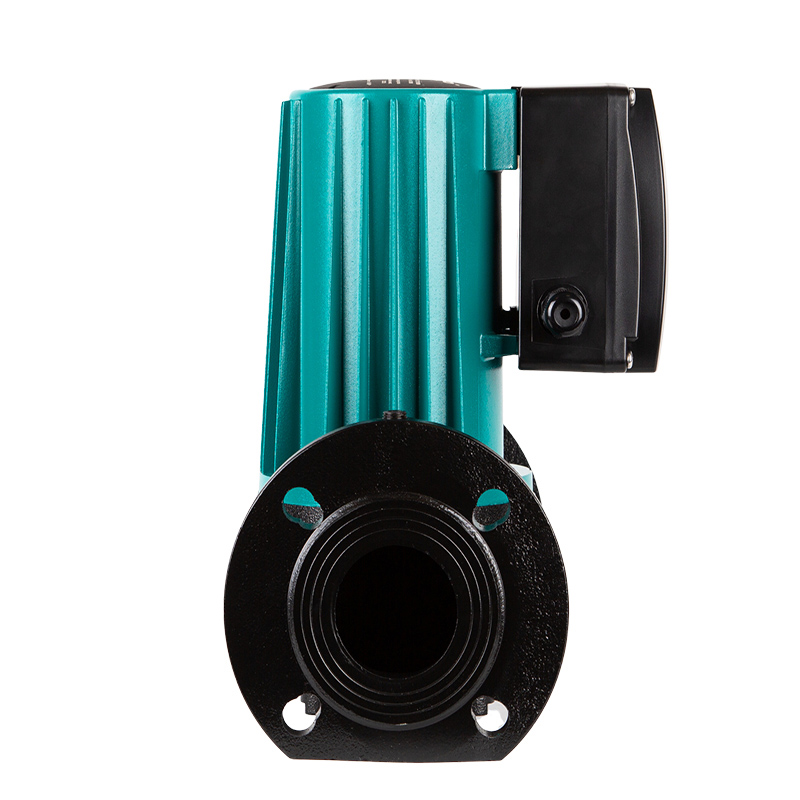

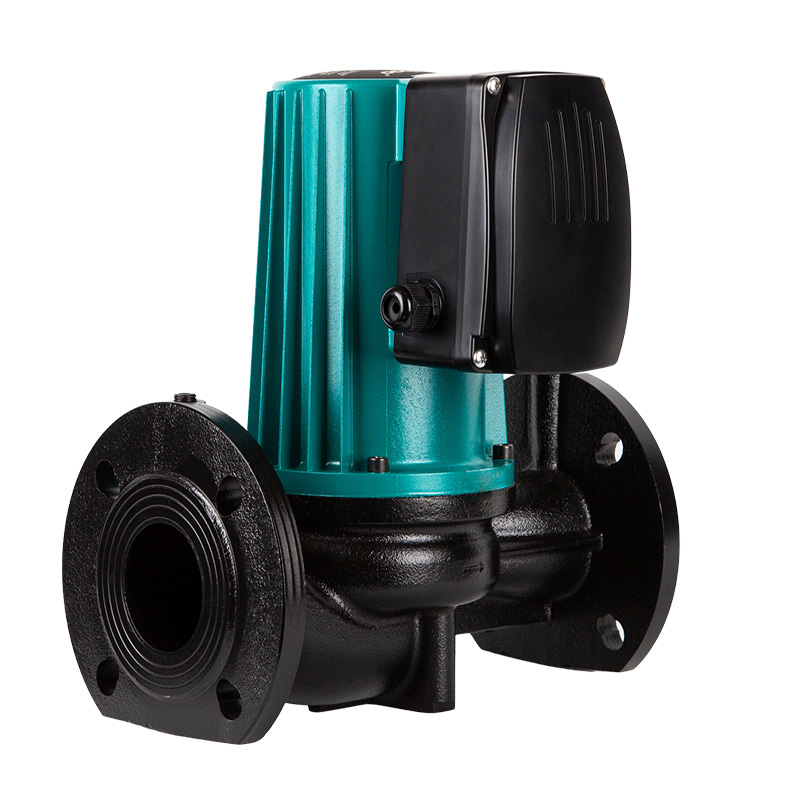

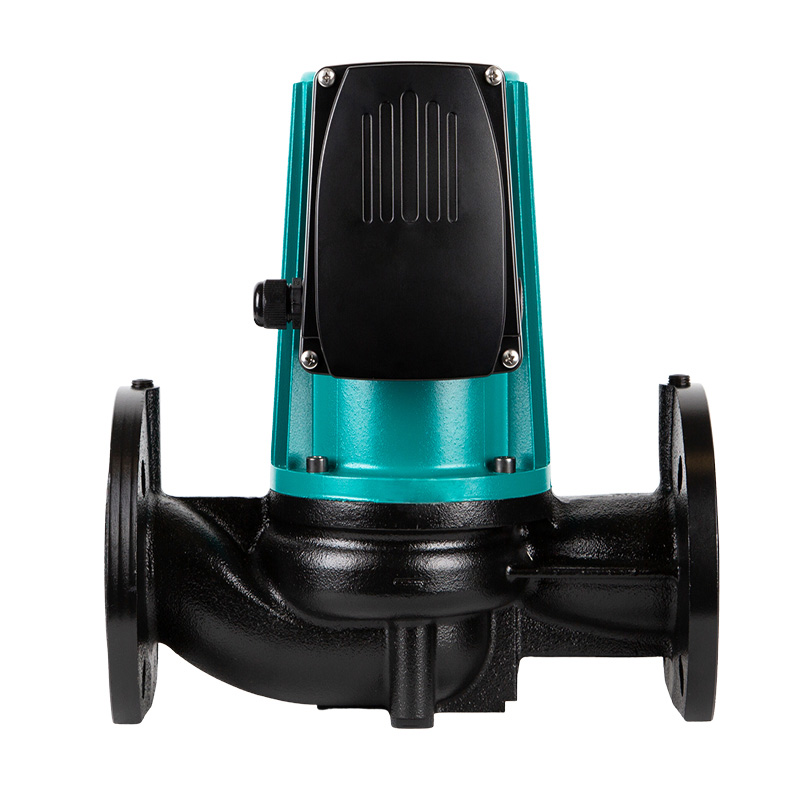

모델 |
기본 32~9F |
|
힘 |
300W |
|
최대 흐름 |
8m3/h |
|
최대 머리 |
9m |
|
현재의 |
1.5A |
|
전압/주파수 |
115/230V 50HZ |
|
펌프 하우징 |
주철 |
|
펌핑된 액체 |
물 |
|
절연 등급 |
시간 |
|
보호 등급 |
IP44 |
|
액체 온도 범위 |
2-110℃ |
|
최대 시스템 압력 |
1.0Mpa |
제품 번호.:
Basic 32-9F1. 상업용 난방
2. 가정용 온수 재순환
3. 가정용 난방
4. 각종 온수난방 시스템
5. 산업순환시스템
6. 냉수 시스템 및 에어컨 시스템
당사 전문가가 설계하고 생산한 기본 순환 펌프는 저소음, 누출 없음, 생태학적 작동 안전성, 예술적 외관, 쉬운 설치 및 안정적인 작동 등의 특징을 가지고 있습니다.
건설
기본 펌프는 캔 로터 유형입니다. 즉, 펌프와 모터가 샤프트 씰 없이 단일 장치를 형성합니다 . 이 장치에는 두 개의 밀봉 링만 필요하며 베어링은 펌핑된 액체로 윤활됩니다.
B ASIC 펌프 설계 의 장점 :
1. 단일 또는 3단 모터.
2. 세라믹 레이디얼 베어링.
3. 탄소 스러스트 베어링.
4. 보호용 로터 캔, 외부 로터 커버 및 베어링 플레이트는 스테인레스 스틸로 제작되었습니다.
5. 주철 펌프 하우징.
6. 300W 이상의 모터용 고정자 코일에 열 스위치가 통합되어 있습니다.
근무 조건
1. 시스템 압력: 최대. 10바.
2. 액체 온도: +2 ~ +110 °С.
3. 사용자는 헤드, 유량 및 주파수 요구 사항에 따라 유형 스펙트럼에서 모델을 선택할 수 있습니다.
4. 전원 공급 장치: 전압 230V, 주파수 50Hz, 단상 AC 전원. 표에 나열된 모델은 사용자의 요구사항에 따라 230V/60Hz 또는 115V/60Hz로도 제작 가능합니다. 이 표의 곡선 및 성능 매개변수는 전원 공급 장치가 230V/50Hz인 제품만을 나타냅니다.
5. 최대 시스템 압력: 1.0MPa.
6. 주변 온도: 0℃ ~ 40℃, 매체 온도: 2 ℃ ~ 110 ℃. 고정자에 응축수가 발생하는 것을 방지하려면 주변 온도가 액체 온도보다 낮은지 확인하십시오.
7. 매체: 얇고 깨끗하며 비부식성, 비폭발성 액체이며 고체 입자, 섬유 또는 미네랄 오일을 포함하지 않습니다. 디젤이나 휘발유와 같은 인화성 액체를 이송하는 데 펌프를 사용해서는 안 됩니다.
8. 점도가 높은 액체를 이송하면 펌프 성능이 저하되므로 펌프를 선택할 때 매체의 점도를 고려해야 합니다.
9. 캐비테이션 소음과 펌프 베어링 손상을 방지하려면 펌프 흡입구에서 최소 압력을 유지하십시오.
기본 시리즈에는 나사형과 플랜지형 의 두 가지 파이프 연결 방식이 있습니다 . 300W 이상의 전력을 갖는 모델은 주로 플랜지 연결을 사용합니다. 우리는 귀하의 필요에 따라 맞춤형 디자인을 만들 수 있습니다.
허용 온도 한계
1. 펌프에는 특정 유압 시스템에 가장 적합한 성능을 선택할 수 있는 세 가지 회전 주파수가 포함됩니다.
2. 주변 온도 : 0 ~ 40 °С
3. 액체 온도 : +2 ~ +110 °С
4. 보관 온도 : -30 ~ +55 °С
음압
음압은 소비되는 전력에 따라 달라집니다.
P1이 1,000W 미만인 모델의 경우 ≤ 50dB(A)
P1>1,000W인 모델의 경우 ≤ 54dB(A)
설치
설치 시 펌프의 샤프트는 지면과 평행해야 합니다. 시동 전, 펌프 내부의 공기가 잘 빠져나갈 수 있도록 모터 상단의 배기 나사를 풀어준 후, 배기 나사를 다시 조여주세요. 이는 펌프의 공회전을 방지하는 데 도움이 됩니다.
모델 최대. 흐름 힘 정격유량 정격 헤드 정격 전류 펌프 본체 재질 (m³/h) (W) (m³/h) (중) (ㅏ) 베이직 프로 25-12SL-200 5 300 3.5 9 1.5 주철 베이직 프로 25-12SXL-180 6.5 500 5 9 2.5 주철 베이직 프로 25-12SXL-220 6.5 500 5 9 2.5 주철
모델 기본 15-9S 힘 120/80/65W 최대 흐름 1.8m3/h 최대 머리 9m 현재의 0.53/0.4/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 15-12S 힘 270/240/160W 최대 흐름 3.5m3/h 최대 머리 12분 현재의 1.2/1.1/0.75A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-5S/기본 20-5SB/기본 20-5SN/기본 20-5SQ/기본 20-5SP 힘 85/60/40W 최대 흐름 2.8m³/시 최대 머리 5m 현재의 0.4/0.3/0.22A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-6S 힘 100/70/55W 최대 흐름 2.8m³/시 최대 머리 6m 현재의 0.45/0.35/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-7S , 기본 20-7SB, 기본 20-7SN, 기본 20-7SQ, 기본 20-7SP 힘 130/110/90W 최대 흐름 3.5m3/h 최대 머리 7m 현재의 0.6/0.52/0.42A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
모델 기본 80-12SF 프로 힘 1500W 최대 흐름 40m3/h 최대 머리 12분 전압/주파수 380V /50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP42 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
모델 기본 50-12F 프로 힘 1000W 최대 흐름 28m³/시 최대 머리 12분 현재의 4.7A 전압/주파수 220~240V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
작동 범위 최대 2.8m³ /h 의 공급 머리 최대 12m 전원 전압 1x230V 액체 온도 2 ~ +60 °C 주변 온도 2 ~ +40 °C 최대. 작동 압력 6바 PROMO 15-12A 연결 G 3/4"
모델 기본 50-16SF 프로 힘 1300/1000/900W 최대 흐름 30m3/h 최대 머리 16분 전압/주파수 380V/50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
