모델 |
기본 65-15SF 프로 |
|
전력 |
1500W |
|
최대유량 |
38m³/h |
|
최대 헤드 |
15분 |
|
전압/주파수 |
380V /50HZ |
|
펌프하우징 |
주철 |
|
펌프액체 |
물 |
|
절연등급 |
H |
|
보호등급 |
IP44 |
|
액체 온도 범위 |
2~110â |
|
최대 시스템 압력 |
1.0Mpa |
항목 번호.:
Basic 65-15SF Pro단일 및 이중 파이프 가열 시스템의 혼합 회로;
L대규모 시스템 도시 아파트, 교외 빌라, 주거용 급수 가압;
등 다양한 분야G지열 시스템 ;
H물 순환, 냉방 및 공조 시스템의 액체 순환;
B오일러 태양광 급수장치,등.
당사 전문가가 설계하고 생산한 Basic Pro 순환 펌프 저소음, 누출 없음, 생태학적 작동 상태, 예술적인 외관, 쉬운 설치 및 안정적인 작동 등의 특징을 갖습니다.
Basic Pro 펌프 캔 로터 유형입니다. 즉, 펌프와 모터가 샤프트 씰 없이 단일 장치를 형성합니다. 이 장치에는 두 개의 밀봉 링만 필요하며 베어링은 펌핑된 액체로 윤활됩니다.
Basic Pro 펌프 디자인의 장점:
1. 단일 또는 3단 속도 모터.
2. 세라믹 레이디얼 베어링.
3. 카본 스러스트 베어링.
4. 로터 보호 캔, 외부 로터 커버, 베어링 플레이트는 스테인레스 스틸로 제작됩니다.
5. 주철 펌프 하우징.
6. 고정자 코일에 통합된 열 스위치, 300W 이상의 모터용.
근로조건
1. 시스템 압력: 최대. 10바.
2. 액체 온도: +2 ~ +110°Ð¡.
3. 사용자는 요구 사항에 따라 유형 스펙트럼에서 모델을 선택할 수 있습니다e헤드, 흐름 및 빈도에 대한 설명입니다.
4. 전원 공급 장치: 전압 380V, 주파수 50Hz, 3상 AC 전원.
5. 최대 시스템 압력: 1.0MPa.
6. 주위 온도: 0… ï½40…, 매체 온도: 2… ï½110… 고정자에 응축수가 발생하는 것을 방지하려면 주변 온도가 액체 온도보다 낮은지 확인하십시오.
7. 중간: 얇고 깨끗하며 비부식성, 비폭발성 액체이며 고체 입자, 섬유 또는 미네랄 오일을 포함하지 않습니다. 디젤이나 휘발유와 같은 인화성 액체를 이송하는 데 펌프를 사용해서는 안 됩니다.
8. 점도가 높은 액체를 토출하면 펌프의 성능이 저하되므로 펌프를 선택할 때 매체의 점도를 고려해야 합니다.
9. 캐비테이션 소음과 펌프 베어링 손상을 방지하려면 펌프 흡입구에서 최소 압력을 유지하십시오.
1. 제품 인증
CE, RoHS, REACH 인증 요건을 충족하는 제품입니다.
2. 제품적용조건
2.1 미디어 사용 요구사항
|
사용매체 : 물 또는 물과 에틸렌글리콜의 혼합물(50%이하) |
중간 수온 :2…110… |
|
중간 pH 값: 6.5~8.5 |
중경도 ï¼≤25°dH |
|
배지 중 고형불순물 함량 : 고형불순물의 직경과 길이방향이 0.1mm이하, 부피비율이 0.1%이하이다. |
|
2.2 사용을 위한 환경 요구사항
|
사용법: 축을 수평으로 유지 |
고도: ï¼ 1000m |
|
작동 환경 온도: 0 …~40 … (배관 및 순환펌프의 동결현상이 없습니다) |
작동 환경 습도 ≤ 95% |
2.3 보관환경 요구사항
|
보관 환경온도:-30…~70…(거기 배관 및 순환펌프에 결빙현상이 없음) |
보관 환경 습도 ≤ 95% |
2.4 수온과 입구압력 비교표
|
액체온도 |
ï¼70… |
90… |
110… |
|
입구 압력 |
0.4바 |
0.75바 |
1.4바 |
|
4 미터 리프트 |
7.5 미터 리프트 |
14 미터 리프트 |
2.5 모터 유형
|
모터 유형: 3상 비동기 모터 |
에나멜선 재질: 구리 |
절연 수준 ï¼H |
|
20에서 모터 DC 내한성 ...: 세 번째 상 저항: 10.5 ± 5% Ω ï¼ 두 번째 상 저항: 31.5 ± 5% Ωï¼ 첫 번째 상 저항: 42± 5% Ω |
||
설치
설치 시 펌프의 축은 지면과 평행해야 합니다. 시동 전, 펌프 내부의 공기가 잘 빠져나갈 수 있도록 모터 상단의 배기 나사를 풀어준 후, 배기 나사를 다시 조여주세요. 이는 펌프의 공회전을 방지하는 데 도움이 됩니다.

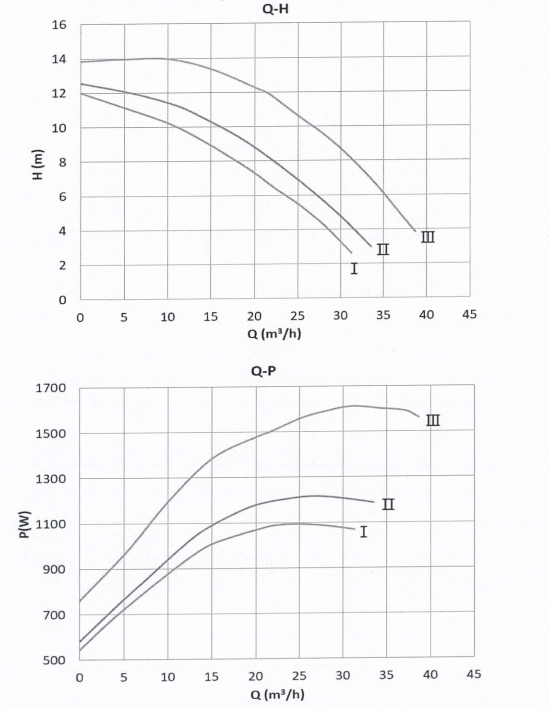

이 성능 곡선은 실온의 깨끗한 물에 적용할 수 있습니다. 비청정수 매체에 순환 펌프를 사용하면 펌프의 유압 성능이 저하됩니다. 따라서 펌프를 선택할 때는 이송되는 액체 매체의 특성을 고려해야 합니다.
모델 최대. 흐름 힘 정격유량 정격 헤드 정격 전류 펌프 본체 재질 (m³/h) (W) (m³/h) (중) (ㅏ) 베이직 프로 25-12SL-200 5 300 3.5 9 1.5 주철 베이직 프로 25-12SXL-180 6.5 500 5 9 2.5 주철 베이직 프로 25-12SXL-220 6.5 500 5 9 2.5 주철
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
모델 기본 80-12SF 프로 힘 1500W 최대 흐름 40m3/h 최대 머리 12분 전압/주파수 380V /50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP42 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
모델 기본 50-12F 프로 힘 1000W 최대 흐름 28m³/시 최대 머리 12분 현재의 4.7A 전압/주파수 220~240V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 50-16SF 프로 힘 1300/1000/900W 최대 흐름 30m3/h 최대 머리 16분 전압/주파수 380V/50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
모델 기본 40-16F 프로 힘 1000W 최대 흐름 13m3/h 최대 머리 18분 현재의 4.9A 전압/주파수 230V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 80-8SF 프로 최대 유량 32m³ /시 정격유량 2 5m ³/h 최대 헤드 8m 정격 헤드 5m 입력 전원 1000와트 진입 보호 IP44 소음지수(정격유량점) <50dB(A)
모델 기본 20-7 S Pro 최대 유량 3.5m³ /h 정격유량 2m ³/시간 최대 헤드 7m 정격 헤드 4.7m 현재의 0.73/0.52/0.33A 입력 전원 70/115/140W 진입 보호 IP44 소음지수(정격유량점) <48dB(A)
모델 기본 40-16SF 프로 전력 1000/700/600W 최대유량 17/14/12m³/h 최대 헤드 16.2/15.5/14.5m 전압/주파수 230/380V 3pH 50HZ 펌프하우징 주철 펌프액체 물 절연등급 H 보호등급 IP42 액체 온도 범위 2-110â 최대 시스템 압력 1.0Mpa
모델 기본 50-12SF 힘 1000/700/600W 최대 흐름 24/18.5/13m³/h 최대 머리 13.2/11/10m 전압/주파수 220/380V / 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP42 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 40-12SF 프로 전력 700W 최대유량 14m³/h 최대 헤드 14분 전압/주파수 230/380V 3pH 50HZ 펌프하우징 주철 펌프액체 물 절연등급 H 보호등급 IP42 액체 온도 범위 2-110â 최대 시스템 압력 1.0Mpa
