전원전압 |
220V~240V,AC,보호 접지 |
|
모터 보호 |
외부 보호 불필요 |
|
IP 클래스 |
IP67 |
|
절연등급 |
H |
|
습도(RH) |
최대 95% |
|
시스템 압력 |
1.0Mpa |
|
규정 준수 |
EMC/RoHS/REACH/TUV/CE/EEI/CCC |
|
환경온도 |
-30…~55… |
|
온도등급 |
TF 95 |
|
액체온도 |
2~+95… |
|
커넥션/유니온 |
신후표준/몰렉스/TE |
항목 번호.:

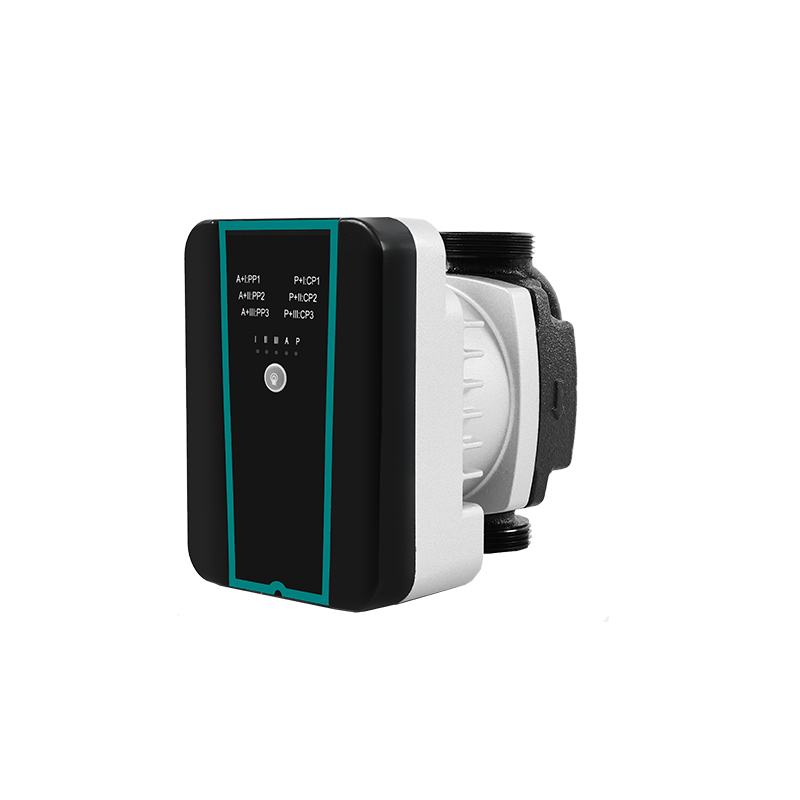

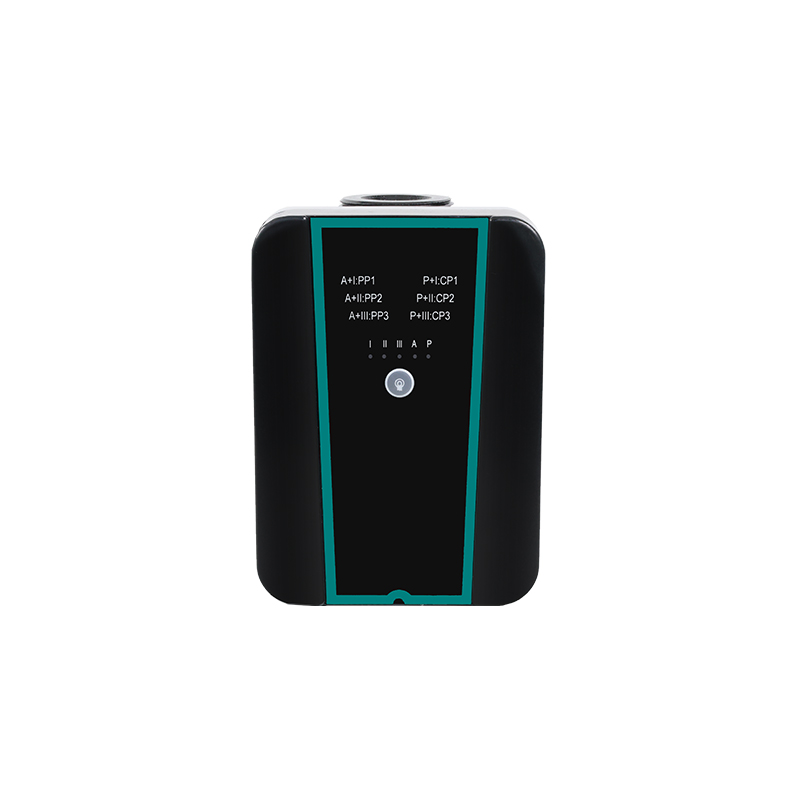

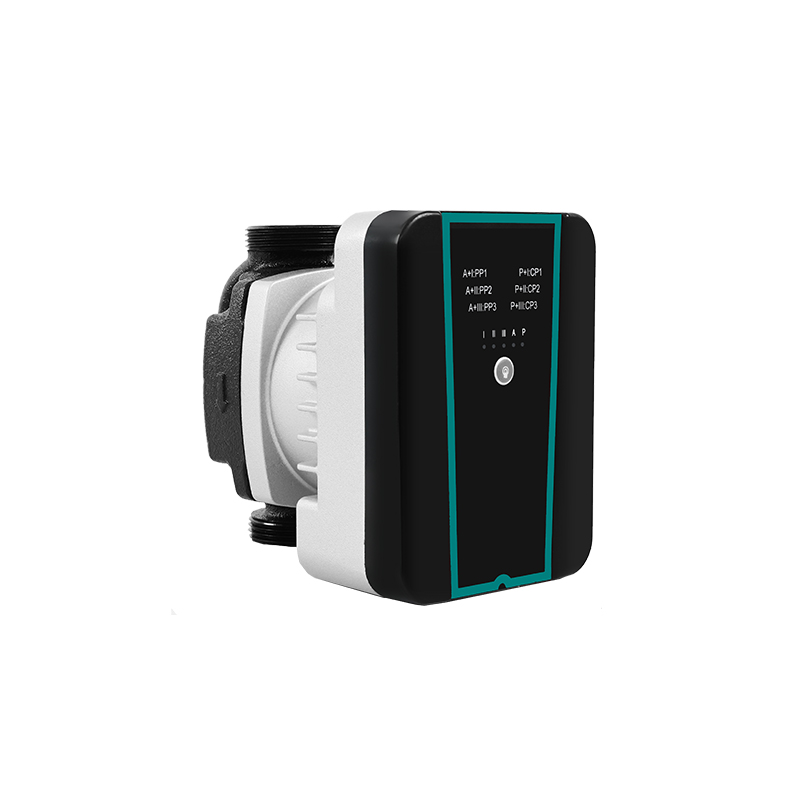

Grand 25-11 Pro1. 가정용 난방 및 급수 시스템
2. 공기 및 지열원 히트펌프 시스템
3.공조시스템
4. 산업용 온수 순환 시스템
5.태양열 시스템
6.R290 인버터 전체 히트펌프와의 호환성
사용 범위
공기열원 히트펌프 복합 공급 시스템
제품인증
제품은 TUVãCEãEMCãRoHSãREACH 요구 사항을 충족합니다. ãEEI≤0.23-part3 인증
장점
쉬운 설치 및 작동
자체 적응 모드 AUTO(기본 설정)가 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다.
제어는 디지털 펄스폭 변조(PWM) 저전압 신호에 의해 이루어지므로 펌프를 사용하여 다양한 시스템의 다양한 유량 요구 사항을 충족할 수 있습니다.
저소음, 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
최저소비전력 최대 6W
다중 보호
과전압 및 과전류 보호 기능
에코디자인 벤치마크
EEI≤0.20-3부
퀵 릴리스 전원 플러그
펌프를 빠르게 시동하고 정지합니다.
기본 매개변수
|
최대 유량:5.5m³/h |
최대 머리:11m |
정격 유량:3.5m³/h |
정격 헤드:7.5m |
|
정격 전압:220-240V AC |
정격 전류: 1A |
주파수: 50/60Hz |
최대 전력:160W |
|
설계압력:1.0MPa |
소음:ï¼35dBï¼Aï¼ |
대기 전력: ≤2W |
보호등급:IP67 |
|
서지 전류:ï¼5A |
온도등급:TF95 |
와이어가 포함된 베어 펌프의 무게:3kg±5% |
속도:1200ï½4950rpm |
미디어 요구사항
|
매질: 물 또는 물 + 글리콜(50% 이하) 혼합물 |
중온 : 2~95… |
|
매체의 PH 값 ï¼6.5-8.5 |
중간 경도ï¼25°dH |
|
배지 중 고형불순물의 함량 : 고형불순물의 직경 및 길이방향이 0.1mm 이하, 부피비율이 0.1% 이하 |
|
서비스 환경 요구사항
펌프의 작업 환경 온도는 오른쪽 그림과 같이 중간 온도 2~95°C와 동기화되어야 합니다(최대 에틸렌 글리콜 농도는 50%, 즉 중간 최소 온도는 -30…)
펌프 기동 및 정지
시작 시간: 워터 펌프의 시작 시간은 8S 미만이며 전원을 켤 때부터 최대 속도에 도달하는 데 걸리는 시간
PWM 모드에서는 워터펌프 정지상태(전원 미공급)에서 기동시 최소 8초 이내에 최고속도의 90%에 도달해야 합니다
PWM 모드에서는 대기 모드에서 시작하여 최소 8초 내에 최대 속도의 90%에 도달합니다
종료 시간: 워터 펌프의 정지 시간은 1초 미만입니다. 즉, 정전부터 워터 펌프의 정지까지의 시간입니다.

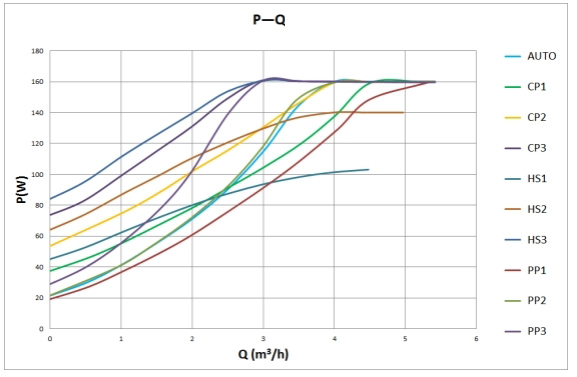

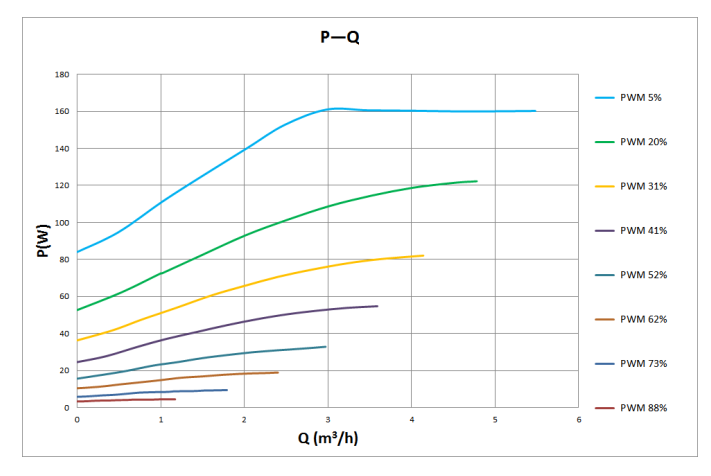

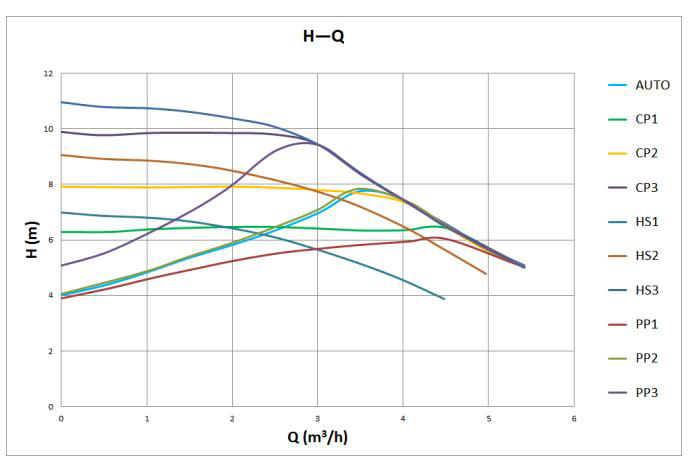

성능곡선
이 성능 곡선은 비수 매체용 펌프와 같은 정상 온도의 물에 적합하며 펌프의 유압 성능이 저하되므로 펌프 선택 시 액체 매체의 특성을 고려해야 합니다.
전원 연결
전압ï¼220-240V AC(±10% )
주파수ï¼50/60Hz
PWM 입력 신호 전압ï¼4-24V
최소 입력 전류ï¼4mA
PWM 입력 신호 주파수: 100-2000Hz
PWM 출력 신호: 컬렉터 오픈 드레인 출력은 풀업 저항에 연결되어야 하며 전압은 호스트 컴퓨터의 신호 획득 범위에 따라 선택됩니다

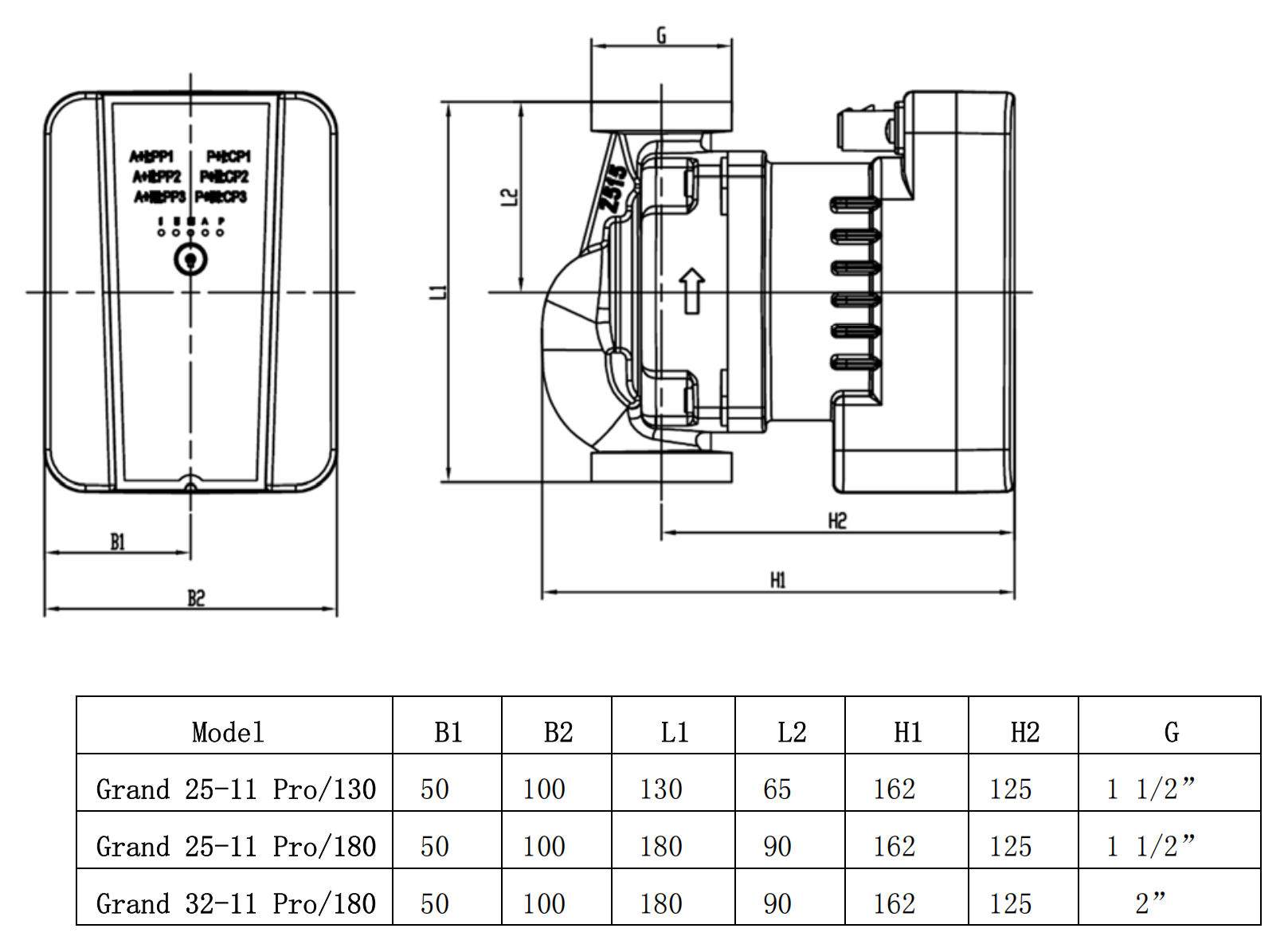

설치도면
|
M모델 |
B1 |
B2 |
L1 |
L2 |
H1 |
H2 |
지 |
|
그랜드 25-11프로/130 |
50 |
100 |
130 |
65 |
162 |
125 |
1 1/2인치 |
T그의 성능 곡선은 상온의 물에 적합합니다. 경우 펌프 는 물이 아닌 매체에 사용하면 펌프의 유압 성능이 저하되므로 펌프 선택 시 액체 매체의 특성을 고려해야 합니다.

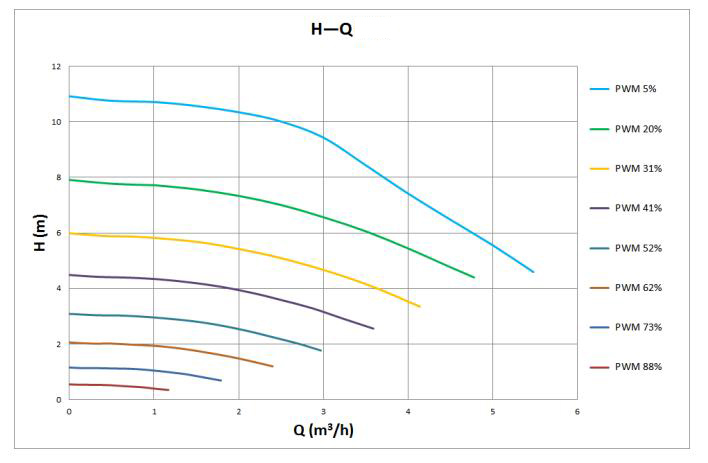

PWM 모드의 다양한 듀티 사이클에서의 성능 곡선(참고용)
전원전압 220~240V,AC,보호 접지 모터 보호 외부 보호 불필요 IP 클래스 IP44 절연등급 H 습도(RH) 최대 95% 시스템 압력 1.0Mpa 규정 준수 EMC/RoHS/REACH/TUV/CE/EEI 환경온도 -30…~55… 온도등급 TF 95 액체온도 2~+95… 커넥션/유니온 신후표준/몰렉스/TE
최대 유량 6.6gpm 맥스 헤드 39피트 최대 입력 전력 45와트 최대 효율 23% 전압 직류 24V 절연 등급 시간 소음 〈42데시벨(에이) 보호 수준 아이피44
최대 흐름 20 리터 /분 맥스 헤드 12m 최대 입력 전력 45W 최대 효율성 23 % 전압 AC 220V 절연 등급 시간 소음 < 42dB (A) 보호 수준 IP 4 4
힘320/200w맥스 헤드15m전압1-220/3-380W평가 된 머리10m빈도50Hz지름25mm최대 흐름80L/분IP 클래스IP22정격 흐름38L/분온도90●

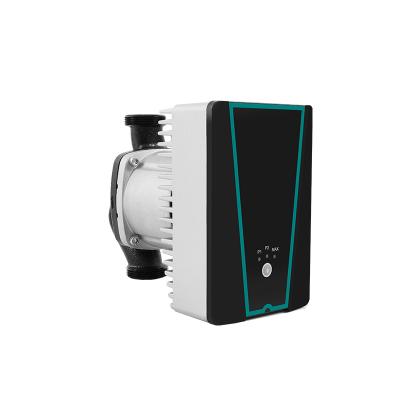

모델 마스터 SD 32 -5 180 최대유량(m³/h) 3 .0 최대양정(m) 5.0 EEI EEI≤0.20-파트2 정격전압 220-240V AC 정격 전류 0.5A 빈도 50/60Hz 최대 출력 33W 설계압력 1.0MPa 소음 42dB(A) 이하 IP 클래스 IP44 절연 등급 시간
모델 마스터 SD 2 5 -6 130 / 마스터 SD 2 5 -6 1 8 0 최대 유량 (m³/h) 3. 2 최대양정 (m) 6.0 EEI EEI≤0.20-파트2 정격전압 220-240V AC 정격 전류 0.5A 빈도 50/60Hz 최대 출력 39W 설계압력 1.0MPa 소음 42dB(A) 이하 IP 클래스 IP44 절연 등급 시간
모델 기본 80~10F 힘 1000W 최대 흐름 35m³/시 최대 머리 10m 현재의 4.9A 전압/주파수 230V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0MPa
모델 마스터 SD 20-6 130 최대 유량 (m³/h) 3.0 최대양정 (m) 6.0 EEI EEI≤0.20-파트2 정격전압 220-240V AC 정격 전류 0.5A 빈도 50/60Hz 최대 출력 39W 설계압력 1.0MPa 소음 42dB(A) 이하 I P 클래스 IP44 절연 등급 시간
모터 보호 외부 보호가 필요하지 않습니다 IP 클래스 IP44 절연 등급 시간 습기(RH) 최대 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0～+40섭씨 온도 등급 TF110 액체 온도 -30～+110℃(글리콜 최대 50%) 전압/주파수 110/230V, 60Hz 펌프 하우징 주철/스테인리스 스틸 에너지(EEI) ≤0.23-파트2
정격전압 : 220V 정격 전류: 6.55A 주파수 : 50Hz 정격유량 : 4m³/h 정격 헤드 ：46m 정격 전력: 1100W 최대유량 : 15m³/h 최대두정 : 35m 최대 전력 : 1500W 설계압력 : 10bar 절연 등급 ：F 최대 단위 효율:51% 보호등급 : IP54 진동 : < 2.8mm/s 소음 : < 60dB( A) 방향: 펌프 입구에서 볼 때 시계 반대 방향
모델 기본 65-8SF 프로 힘 700W 최대 흐름 25m3/h 최대 머리 8.4m 전압/주파수 380V /50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
모델 기본 15-9S 힘 120/80/65W 최대 흐름 1.8m3/h 최대 머리 9m 현재의 0.53/0.4/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
