전원 전압 |
220-240V 50/60Hz, 체육 |
모터 보호 |
외부 보호가 필요하지 않습니다. |
IP 클래스 |
IP44 |
절연 등급 |
시간 |
( RH ) 습도 |
최대. 95% |
시스템 압력 |
1.0MPa |
규정 준수 |
CE/GS/EMC/LVD/RoHS/REACH |
환경온도 |
0 ~ +40 ℃ |
온도 등급 |
TF110 |
액체 온도 |
2 ～ +110 ℃ |
항목 번호.:

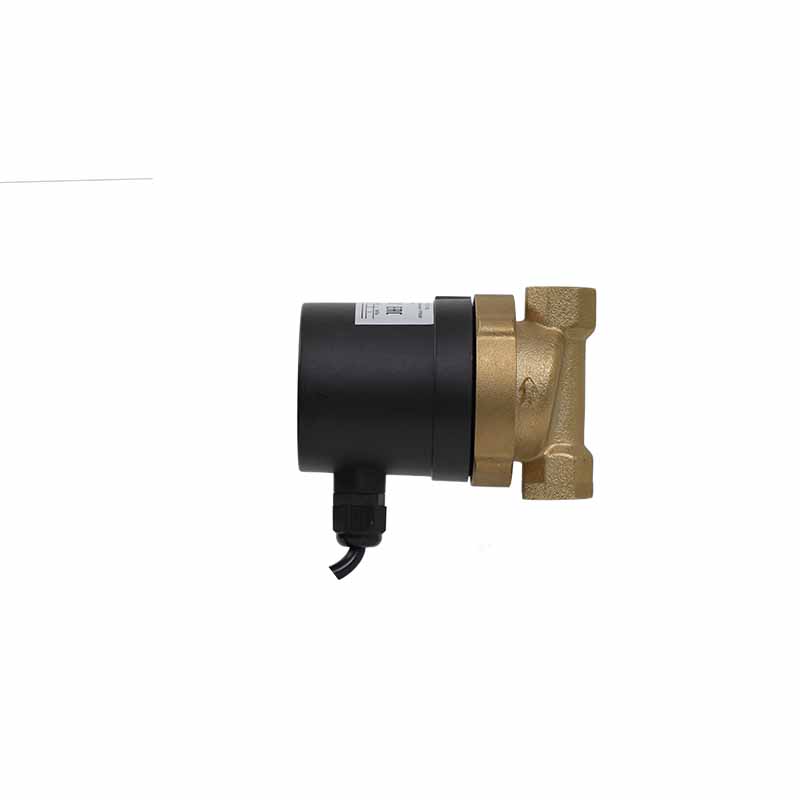

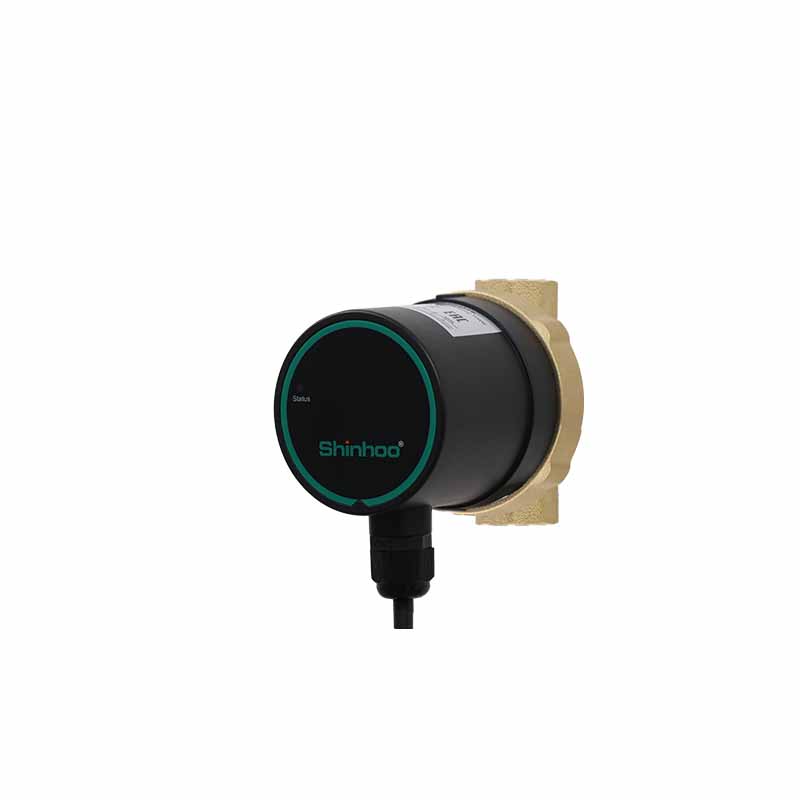

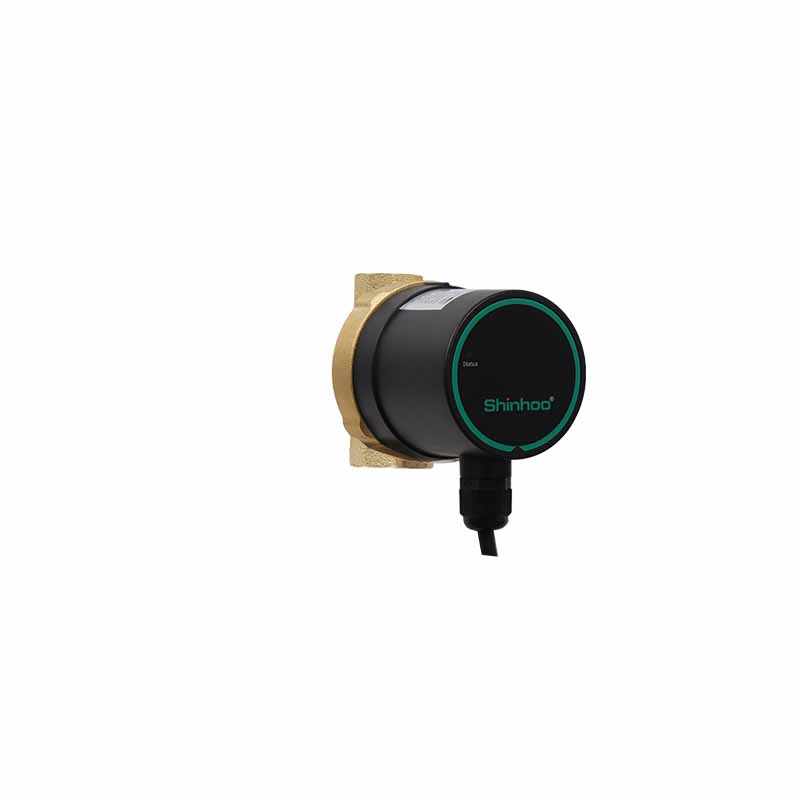

Instant 15-1.51. 가정용 온수 재순환
2. 가정용 난방 및 온수 순환 시스템
3. 온수기 순환 시스템
4. 개인 주택 및 아파트의 급수 시스템의 온수 순환.
쉬운 설치 및 작동
펌프는 전원이 연결되면 작동하며 항상 최대 회전 속도로 작동합니다.
낮은 소음과 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
최저 전력 소비: 5W
다중 보호
과전류 보호 기능 포함
퀵 릴리스 전원 플러그
펌프를 신속하게 시동하고 정지하십시오.
1. 펌프는 개방형 및 폐쇄형 시스템에 사용할 수 있습니다. 실내 설치용으로 제작되었습니다.
2. 이 펌프의 물 전도 부분은 부식 방지 황동으로 만들어져 뜨거운 펌핑 물과의 화학적 접촉을 방지합니다.
3. 펌프는 다중 회로 온수 재순환의 고급 기능 설계로 인해 에너지 효율적이고 조용합니다.
4. 이 펌프의 설치 길이가 줄어들고 크기가 작아 가장 좁은 공간에서도 재순환 회로에 통합할 수 있습니다. 해당하는 경우 분리 가능한 설계로 인해 펌프의 흐름 부분을 쉽게 퍼지할 수 있습니다.
펌핑된 액체
1. 고체나 섬유가 없는 순수하고 점성이 없으며 공격적이지 않고 폭발성이 없는 액체입니다. • 미네랄 오일이 포함되지 않은 냉각액.
2. 경도가 최대인 가정용 온수. 최대 14°dH 110°С.
3. 연수. 동수 점도 υ = 20°C에서 1mm 2 /s(1cSt)입니다. 점성이 더 높은 액체를 펌핑하기 위해 순환 펌프를 사용하면 유압 시스템의 성능이 저하됩니다.
액체 온도
+2 ~ +110 °С. 석회 침전물을 최소화하고 레지오넬라균을 예방하려면 온도를 50~60°C로 유지하는 것이 좋습니다.
주변 및 액체 온도
펌핑 유체의 온도는 항상 주변 온도보다 높아야 합니다. 그렇지 않으면 하우징에 응결 현상이 나타날 수 있습니다.
최대 시스템 압력
장치가 포함된 펌프(PN 10): 1.0MPa(10bar).
입구 압력
캐비테이션 소음과 펌프 베어링 손상을 방지하려면 흡입 포트에 대해 다음과 같은 최소 압력을 설정해야 합니다.
액체 온도 |
75°C |
90°C |
110℃ |
입구 압력 |
0.5m |
5m |
10.8m |
0.049바 |
0.5바 |
1.08바 |
건설
INSTANT 펌프 설계를 통해 펌프 모터를 하우징에서 분리할 수 있어 유지 관리가 더 쉽습니다. 로터 베어링은 펌핑된 액체로 윤활됩니다. 펌프 특징:
1. 펌핑된 액체와 접촉하는 부품은 밀봉된 스테인리스 스틸 케이스에 있는 고정자로부터 격리됩니다.
2. 베어링의 마찰 감소 및 슬롭이 없어 소비 전력 및 소음이 크게 감소합니다.
INSTANT 펌프에는 단상 영구자석 모터가 장착되어 있습니다.
모터는 완전한 전기 저항과 열 보호 기능을 갖추고 있습니다.
모터에는 추가 보호가 필요하지 않습니다.
인클로저 등급: IP 44.
절연 내열 등급: H.
