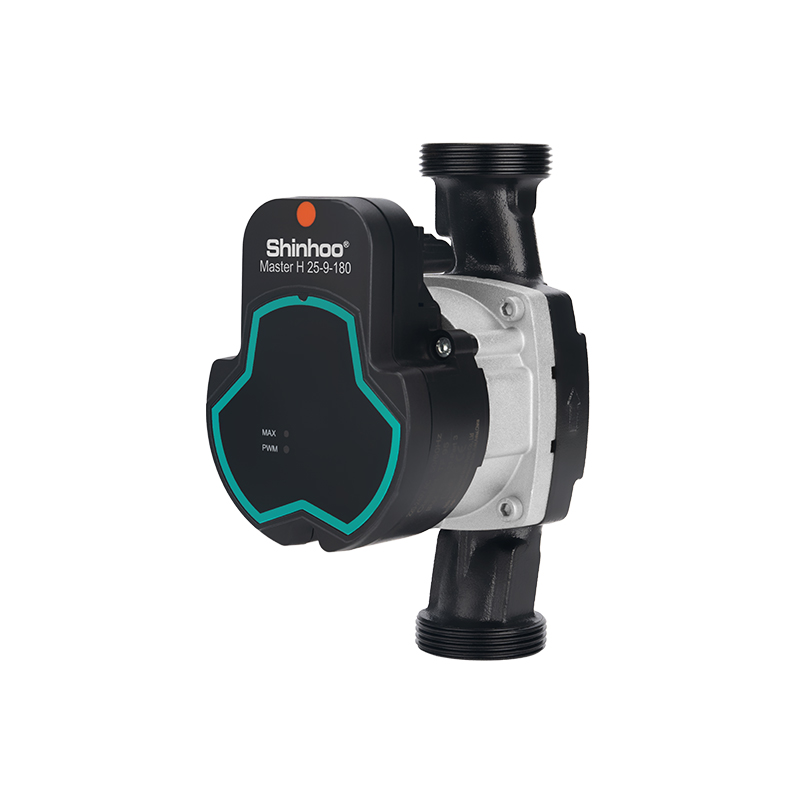

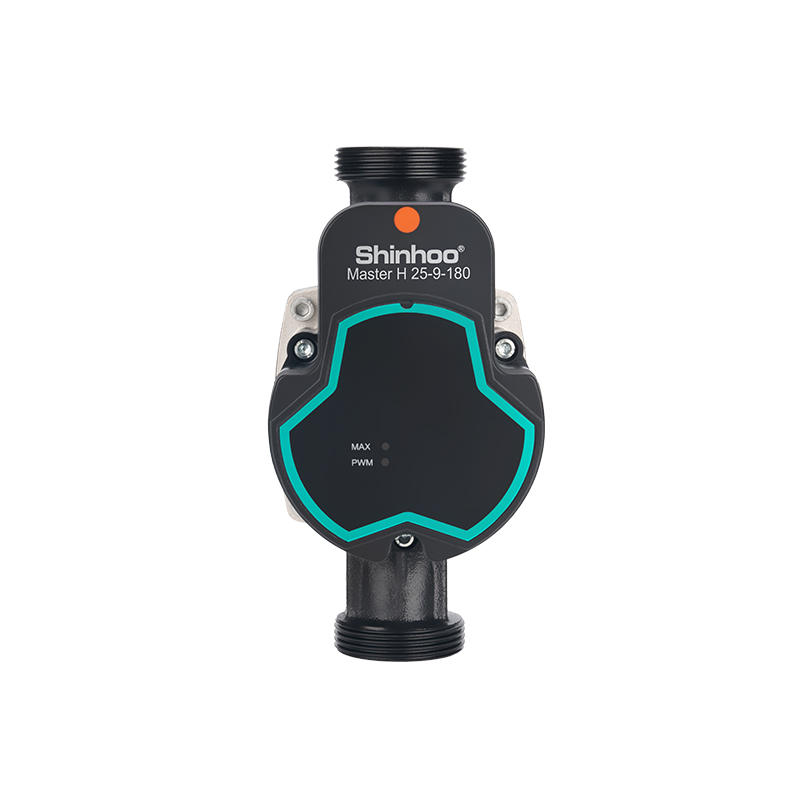

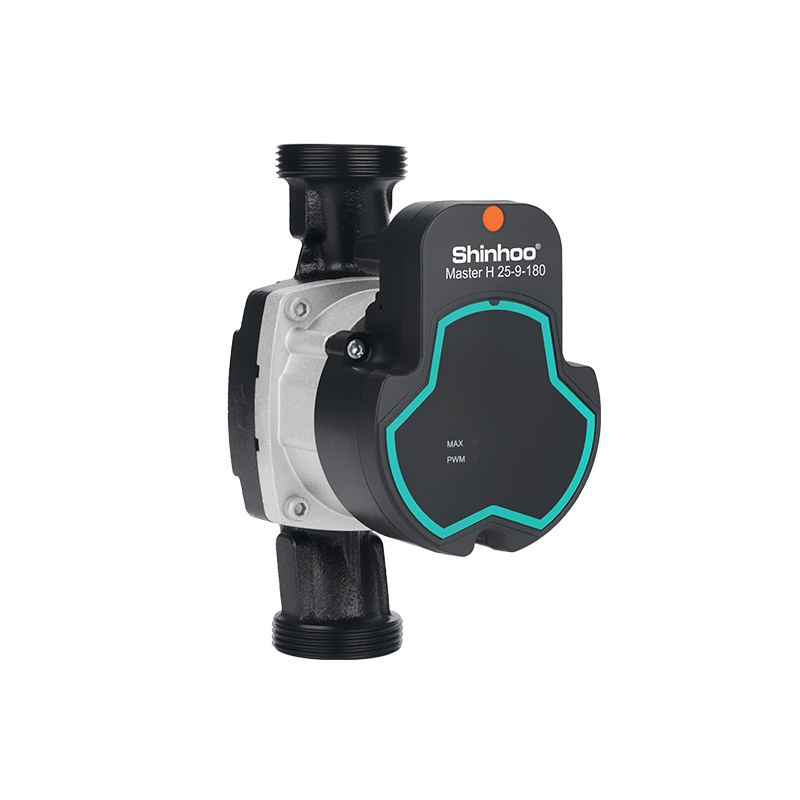

마스터 H 25-9 히트 펌프 순환 펌프

기술 데이터
정격 전력 95와트
최대 유량 4.5m³/시
최대 머리 9개월
정격 전류 0.9A
전압/주파수 230V 50Hz/60Hz
펌프 하우징 주철
펌핑된 액체
절연 등급 시간
보호 수준 IP44
액체 온도 범위 -30~95℃
에너지(EEI) ≤0.21-파트3
최대 시스템 압력 1.0MPa
  • 항목 번호.:

    Master H 25-9

1. 가정용 난방 및 급수 시스템

2. 공기 및 지열 히트펌프 시스템

3. 에어컨 시스템

4. 산업용 온수 순환 시스템

5. 태양열 시스템

6. R290 올인버터 히트펌프와의 호환성

사용 범위

공기열 히트펌프 통합 공급 시스템

제품 인증

본 제품은 TUV의 요구사항을 충족합니다. EMC RoHS 도달하다 EEI≤0.23-part3 인증

이점

간편한 설치 및 작동

자동(기본 설정) 자동 적응 모드를 탑재한 펌프는 전원이 연결되면 자동으로 작동하여 실제 시스템 요구 사항에 맞게 성능을 조절합니다.

제어는 디지털 펄스 폭 변조(PWM) 저전압 신호로 이루어지며, 이를 통해 펌프는 다양한 시스템의 다양한 유량 요구 사항을 충족하는 데 사용될 수 있습니다.

낮은 소음과 높은 편안함

소음 지수: ≤42dB(A)

낮은 에너지 소비

최대 6W의 최저 전력 소모

다중 보호

과전압 및 과전류 보호 기능 탑재

에코디자인 벤치마크

EEI≤0.20-3부

퀵 릴리스 전원 플러그

펌프를 빠르게 시동하고 멈춥니다.

미디어 요구 사항

매체: 물 또는 물 + 글리콜(≤ 50%) 혼합물

중간 온도 : 2℃∼95℃

매체의 pH 값 6.5-8.5

중간 경도 25°dH

매체 내 고형불순물 함량 : 고형불순물 직경 및 길이 방향 ≤ 0.1mm, 부피비 ≤ 0.1%

서비스 환경 요구 사항

펌프의 작동 환경 온도는 오른쪽 그림과 같이 매체 온도 2~95℃와 동기화되어야 합니다.(최대 에틸렌 글리콜 농도는 50%, 즉 매체 최소 온도는 -30℃입니다.)

펌프의 시작과 정지

시작 시간 : 워터펌프의 시동시간이 8초 미만인 경우, 전원을 켜고 최대속도에 도달할 때까지의 시간

PWM 모드에서 , 수중펌프 정지상태(전원공급 없음)에서 출발시 최대속도의 90%에 도달하는 시간은 최소 8초 이내로 되어야 합니다.

PWM 모드에서 대기 모드에서 시작하여 최소 8초 안에 최대 속도의 90%에 도달합니다.

종료 시간 : 워터펌프의 정지시간이 1초 미만인 경우, 즉 전원이 끊긴 후 워터펌프가 정지할 때까지의 시간

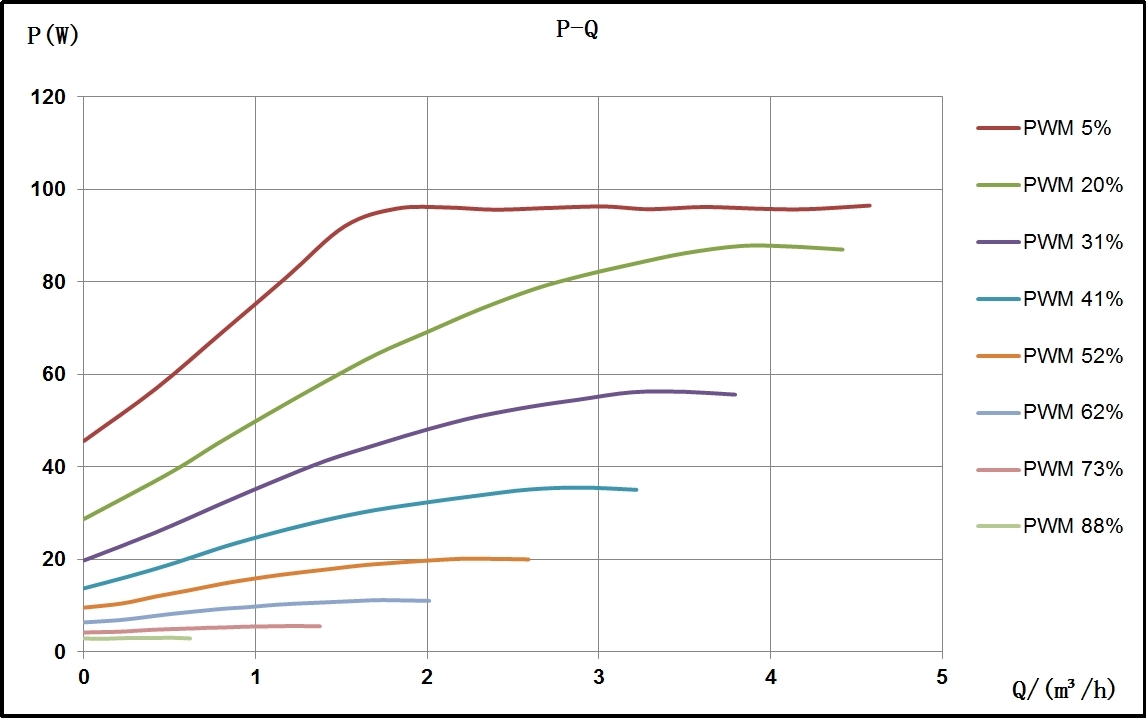

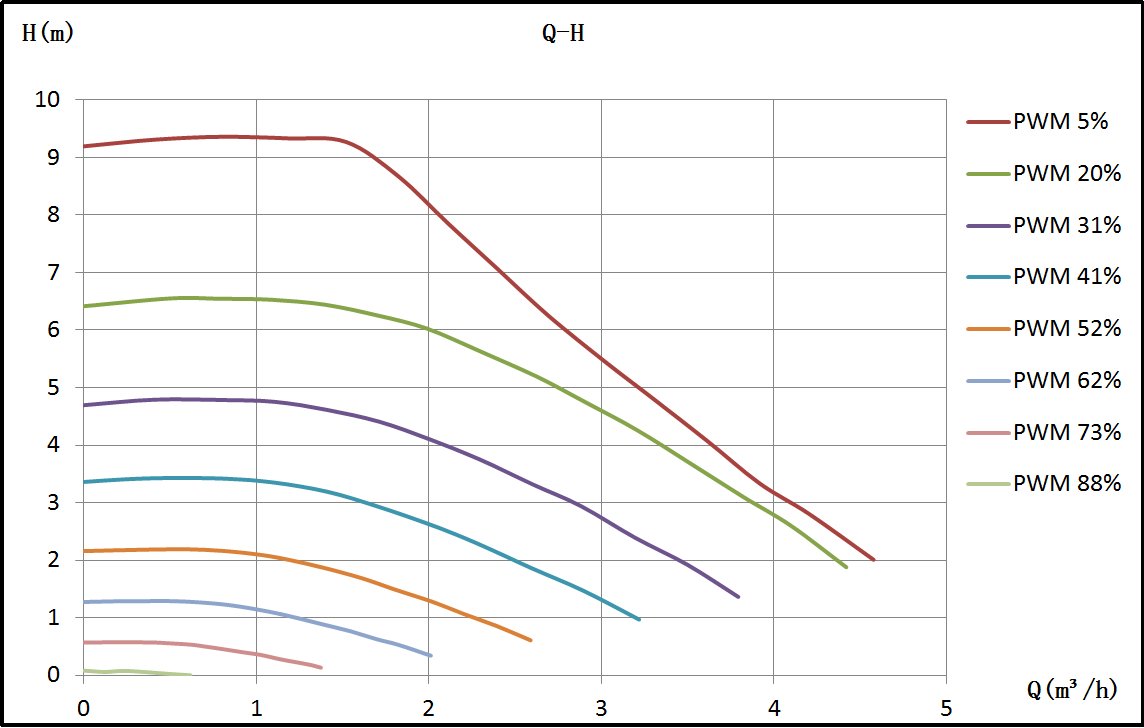

성능 곡선

이 성능 곡선은 비수용 매체와 같은 상온수에 적합하며, 펌프의 유압 성능은 감소하므로 펌프 선택 시 액체 매체의 특성을 고려해야 합니다.

전원 연결

전압 220-240V AC(±10%)

빈도 50/60Hz

PWM 입력 신호 전압 4-24V

최소 입력 전류 4mA

PWM 입력 신호 주파수 : 100-2000Hz

PWM 출력 신호 : 컬렉터 오픈 드레인 출력, 풀업 저항에 연결해야 함, 전압은 호스트 컴퓨터의 신호 수집 범위에 따라 선택됨

설치 도면

Master H 20-9
