전원전압 |
220V~240V,AC,보호 접지 |
|
모터 보호 |
외부 보호 불필요 |
|
IP 클래스 |
IP44 |
|
절연등급 |
H |
|
습도(RH) |
최대 95% |
|
시스템 압력 |
1.0Mpa |
|
규정 준수 |
EMC/RoHS/REACH/TUV/CE/EEI |
|
환경온도 |
-30…~55… |
|
온도등급 |
TF 95 |
|
액체온도 |
2~+95… |
|
커넥션/유니온 |
신후표준/몰렉스/TE |
항목 번호.:

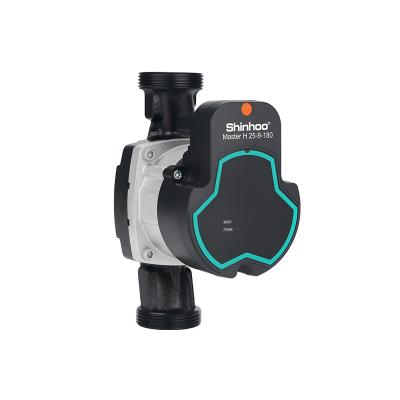

Master H 32-91. 가정용 난방 및 급수 시스템
2. 공기 및 지열원 히트펌프 시스템
3.공조시스템
4. 산업용 온수 순환 시스템
5.태양열 시스템
6.R290 인버터 전체 히트펌프와의 호환성
사용 범위
공기열원 히트펌프 복합 공급 시스템
제품인증
제품은 TUVãCEãEMCãRoHSãREACH 요구 사항을 충족합니다. ãEEI≤0.23-part3 인증
장점
쉬운 설치 및 작동
자체 적응 모드 AUTO(기본 설정)가 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다.
제어는 디지털 펄스폭 변조(PWM) 저전압 신호에 의해 이루어지므로 펌프를 사용하여 다양한 시스템의 다양한 유량 요구 사항을 충족할 수 있습니다.
저소음, 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
최저소비전력 최대 6W
다중 보호
과전압 및 과전류 보호 기능
에코디자인 벤치마크
EEI≤0.20-3부
퀵 릴리스 전원 플러그
펌프를 빠르게 시동하고 정지합니다.
설치 펌프
기본 매개변수
|
정격전력 |
95W |
|
최대유량 |
4.5m³/h |
|
최대 헤드 |
9분 |
|
정격전류 |
0.9A |
|
전압/주파수 |
230V 50HZ/60HZ |
|
펌프하우징 |
주철 |
|
펌프액체 |
물 |
|
절연등급 |
H |
|
보호등급 |
IP44 |
|
액체 온도 범위 |
-30-95â |
|
에너지(EEI) |
≤0.21-제3부 |
|
최대 시스템 압력 |
1.0MPa |
미디어 요구사항
|
매질: 물 또는 물 + 글리콜(50% 이하) 혼합물 |
중온 : 2~95… |
|
매체의 PH 값 ï¼6.5-8.5 |
중간 경도 ï¼25°dH |
|
매체 중 고형불순물의 함량 : 고형불순물의 직경 및 길이방향이 0.1mm 이하, 부피비 0.1% 이하
|
|
서비스 환경 요구사항
펌프의 작업 환경 온도는
오른쪽 그림과 같이 중간 온도 2~95…(최대 에틸렌 글리콜 농도는 50%, 즉 중간 최저 온도는 -30…)
펌프 기동 및 정지
시작 시간: 워터 펌프의 시작 시간은 8S 미만이며 시간
전원을 켠 후 최대 속도에 도달할 때까지
PWM 모드에서 워터펌프 정지상태에서 시동할 때(전원이 없는 경우
공급), 최소 8초 내에 최대 속도의 90%에 도달해야 합니다
PWM 모드에서, 대기 모드에서 시작하여
에서 최대 속도의 90%에 도달합니다.최소 8초
폐쇄 시간: 워터 펌프의 정지 시간은 1초 미만입니다. 즉,
정전 후 워터펌프 정지까지의 시간
성능곡선
이 성능 곡선은
용 펌프와 같은 상온의 물에 적합합니다.물이 아닌 매체의 경우 펌프의 유압 성능이 저하되므로
펌프 선택 시 액체 매체의 특성을 고려해야 합니다.
전원 연결
전압ï¼220-240V AC(±10% )
주파수ï¼50/60Hz
PWM 입력 신호 전압ï¼4-24V
최소 입력 전류ï¼4mA
PWM 입력 신호 주파수: 100-2000Hz
PWM 출력 신호: 컬렉터 오픈 드레인 출력은 풀업 저항에 연결되어야 하며 전압은 호스트 컴퓨터의 신호 획득 범위에 따라 선택됩니다
