전원 전압 |
220-240V 50/60Hz, 체육 |
모터 보호 |
외부 보호가 필요하지 않습니다. |
IP 클래스 |
IP44 |
절연 등급 |
시간 |
( RH ) 습도 |
최대. 95% |
시스템 압력 |
1.0MPa |
규정 준수 |
CE/GS/EMC/LVD/RoHS/REACH |
환경온도 |
0 ~ +40 ℃ |
온도 등급 |
TF110 |
액체 온도 |
-30 ~ +110℃ ( 글리콜 최대 50% ) |
전압/주파수 |
230V/50HZ |
펌프 하우징 |
주철/스테인리스강 |
에너지(EEI) |
≤0.23-파트2 |
제품 번호.:
Mega 32-101. 보일러 회로 펌프
2. 1차 회로 펌프
3. 1관 및 2관 가열 시스템의 펌프
4. 급탕순환계의 난방회로펌프
5. 공기 가열 시스템의 히트 펌프
6. 바닥 난방 시스템용 펌프
7. 열 재생 및 회수 시스템
8. 콘덴서 및 드라이쿨러 회로펌프
9. 소비자 회로 펌프(팬 코일)
10. 중앙 에어컨의 냉기 공급 시스템 펌프
MEGA 자동 순환 펌프는 오래된 건물이든 새 건물이든 거의 모든 건물 프로젝트에 이상적인 선택입니다. 비교할 수 없는 에너지 효율성, 포괄적인 범위 및 내장된 통신 기능을 갖추고 있습니다 .
MEGA 는 고성능 가열 및 냉각 시스템을 만들려는 엔지니어와 지정자에게 이상적입니다.
캔 로터형 설계로 인해 펌프는 유지 관리가 필요하지 않습니다. 이는 또한 펌프와 모터가 샤프트 씰 없이 밀봉용 개스킷 2개만으로 일체형 장치를 형성한다는 것을 의미합니다. 베어링은 펌핑된 유체에 의해 윤활됩니다. MEGA는 PWM 및 0~10V 외부 제어 기능을 갖추고 있습니다.
건설
MEGA 펌프는 습식 로터 펌프입니다. 즉, 펌프 와 모터는 샤프트 엔드 씰이 없는 일체형 장치입니다. 베어링은 펌핑된 액체로 윤활됩니다.
펌프 특징:
• 제어 장치에 내장된 컨트롤러;
• 펌프 전면의 작동 패널;
• 모터의 외부 보호가 필요하지 않습니다.
모터 및 주파수 변환기
MEGA 펌프에는 영구 자석 모터가 장착되어 있습니다. 이 모터 유형은 전통적으로 사용되는 비동기 농형 모터에 비해 효율성이 향상된 것이 특징입니다. 모터 속도는 내장된 주파수 변환기에 의해 설정됩니다.
펌프 연결
나사형 파이프 및 플랜지 연결.
표면 마감 품질
펌프 하우징과 헤드 부분에는 전기영동 코팅이 되어 있어 내식성이 뛰어납니다.
전기영동 코팅 적용에는 다음 단계가 포함됩니다.
• 알칼리 세척;
• 인산아연 전처리;
• 음극전착(cataphoresis);
• 200~250°C에서 바니시 및 페인트 필름 건조.
쉬운 설치 및 작동
자체 적응 모드(자동 모드, 공장 설정)가 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다.
제어는 디지털 펄스폭 변조(PWM) 저전압 신호에 의해 이루어지므로 펌프를 사용하여 다양한 시스템의 다양한 유량 요구 사항을 충족할 수 있습니다.
낮은 소음과 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
A급 에너지 효율, 최저 소비전력 6W
다중 보호
과전압 및 과전류 보호 기능 포함
에코디자인 벤치마크
EEI≤0.23-파트 2
퀵 릴리스 전원 플러그
펌프를 신속하게 시동하고 정지하십시오.

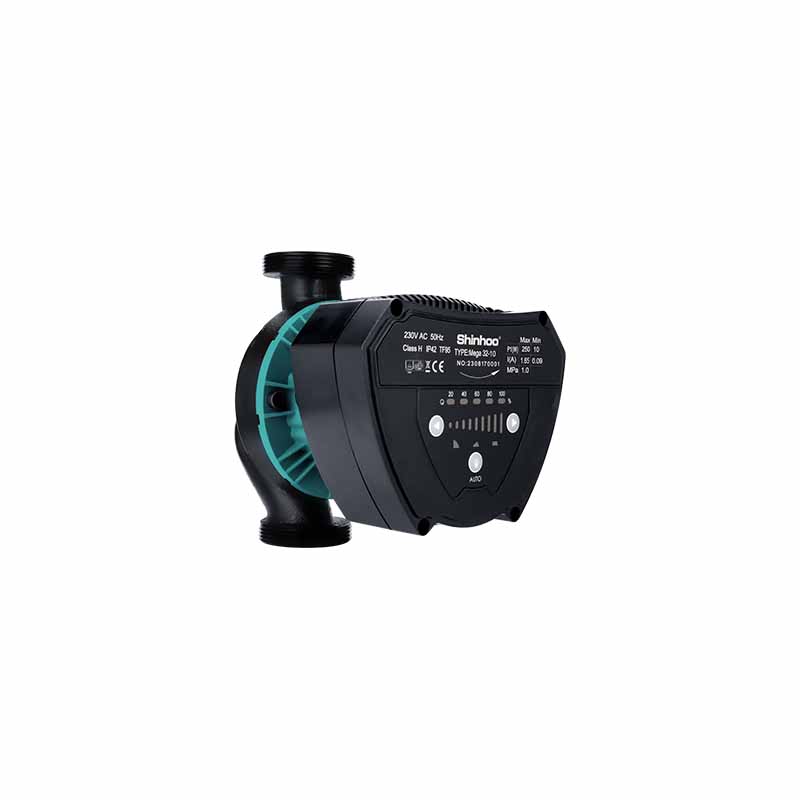

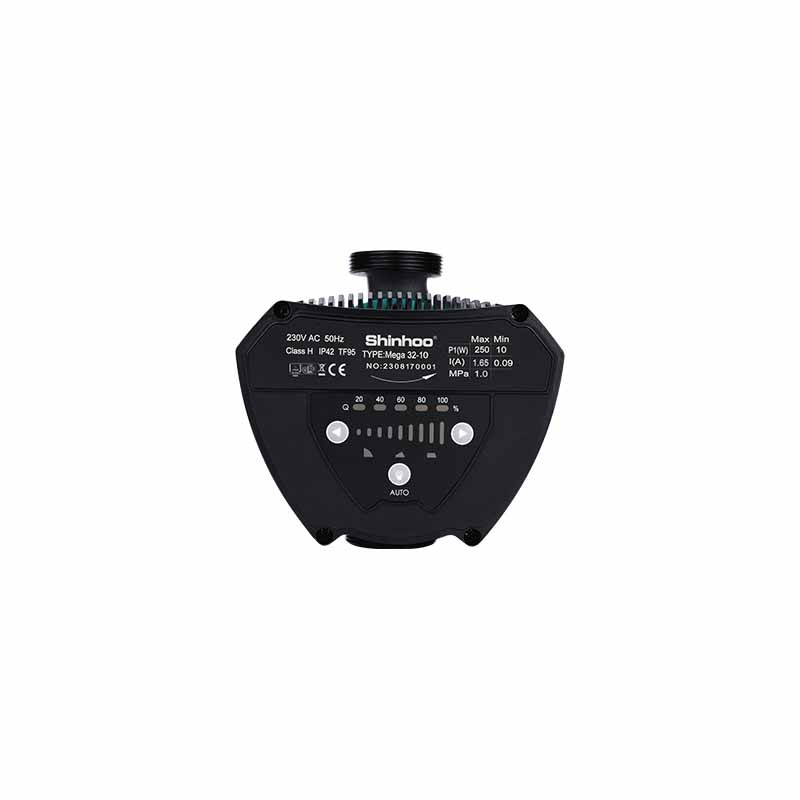

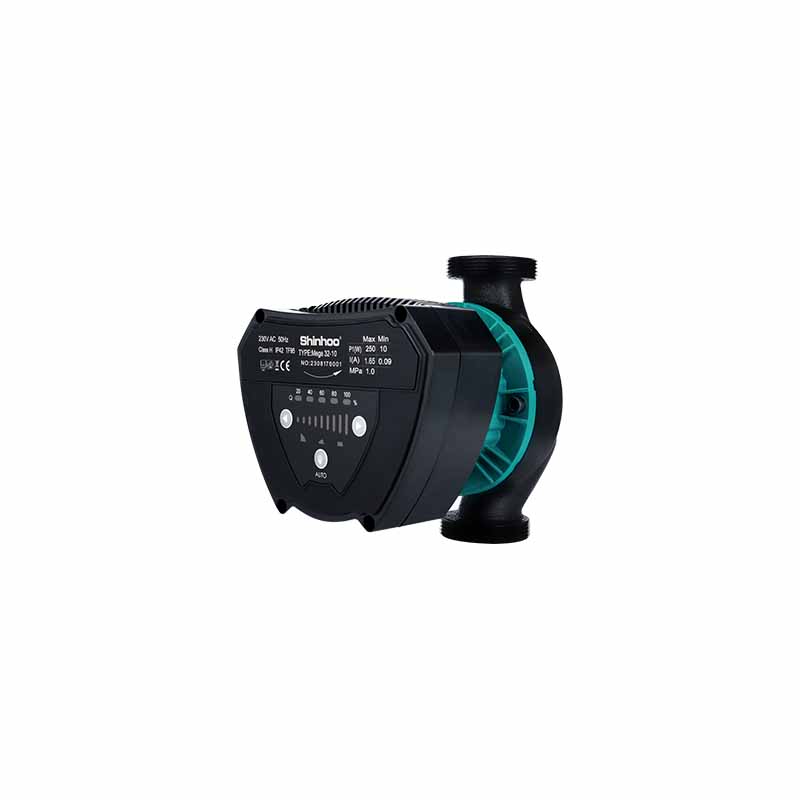

제품 사진 및 4가지 제어 모드
버튼을 눌러 다양한 제어 모드를 전환하고 왼쪽과 오른쪽에 있는 버튼으로 설정을 높이거나 낮춥니다.
환경 |
설명 |
자동 |
정의된 범위 내에서 실행 |
BL |
비례 압력 곡선 |
HD |
정압 곡선 |
고등학교 |
등속 곡선 |
작동 조건
일반 지침
난방 시스템의 물 |
현지 기준에 따른 수질 |
글리콜이 함유된 물 |
최대 점도 = 10–50 cSt ~ -10 °C에서 물 50% / 글리콜 50% 용액 |
작동 범위
매개변수 |
메가 |
최대 유량, Q |
10m³ /h |
최대 헤드, H |
10미터 |
최대 작동 압력
PN 10: 10bar / 1.0MPa.
최소 입구 압력
펌프 작동 중 캐비테이션 소음 및 베어링 손상을 방지하려면 흡입 포트에서 다음과 같은 최소 상대 압력을 유지해야 합니다.
입구 압력 |
액체 온도 |
펌프의 입구 압력 |
≤ + 85°C |
0.005MPa |
|
≤ + 90°C |
0.028MPa |
|
≤ +110°C |
0.100MPa |
펌핑된 액체
펌프는 펌프에 기계적 또는 화학적 영향을 미칠 수 있는 고체나 섬유가 없는 순수하고 공격적이지 않은 액체를 펌핑하도록 설계되었습니다.
난방 시스템에 사용되는 물은 난방 장치용 시스템 물의 품질 요구 사항을 충족해야 합니다.
펌프는 디젤 연료나 휘발유와 같은 인화성 또는 폭발성 액체에 사용되어서는 안 됩니다.
펌프는 산이나 해수와 같은 공격적인 액체에 사용되어서는 안 됩니다. 추운 계절에 펌프를 작동하지 않는 경우 저온 손상을 방지하기 위해 필요한 조치를 취하십시오.
물보다 밀도 및/또는 운동 점도가 높은 열 전달 매체에 첨가제를 사용하면 펌프 성능이 저하됩니다.
펌프 작동에 부정적인 영향을 미칠 수 있는 첨가제는 절대로 사용하지 마십시오. 펌프가 특정 액체와 함께 사용될 수 있는지 알아보려면 몇 가지 요소를 고려하십시오.
가장 중요한 것은 석회 함량, pH, 온도, 용매 및 오일 함량입니다.
펌프는 최대 50% 수준의 글리콜과 물 혼합물에 사용할 수 있습니다. «일반 지침» 섹션을 참조하세요. 글리콜 혼합물을 펌핑하면 펌프의 유압 특성이 감소합니다.
(HS+HD)
(BL)
(HD)
모델 마스터 SD 2 5 -8 130 / 마스터 SD 2 5 -8 1 8 0 최대 유량(m³/h) 3.6 최대양정(m) 8 EEI EEI≤0.21-파트2 정격전압 220-240V AC 정격 전류 0.55A 빈도 50/60Hz 최대 출력 70W 설계압력 1.0MPa 소음 42dB(A) 이하 IP 클래스 IP44 절연 등급 시간
