최대 유량 |
10m³/h |
최대 헤드 |
12분 |
정격유량 |
5.5m3/h |
정격 헤드 |
7.5m |
정격전압 |
AC 220-240V |
정격 전류 |
1.2A |
빈도 |
50/60Hz |
최대 출력 |
230W |
설계압력 |
1.0MPa |
소음 |
<40dB(A) |
대기전력 |
4W 이하 |
보호 등급 |
IP44 |
서지 전류 |
<10A |
속도 |
1000~4900rpm |
온도 등급 |
TF110 |
와이어가 포함된 베어 펌프의 무게 |
5kg±5% |
항목 번호.:

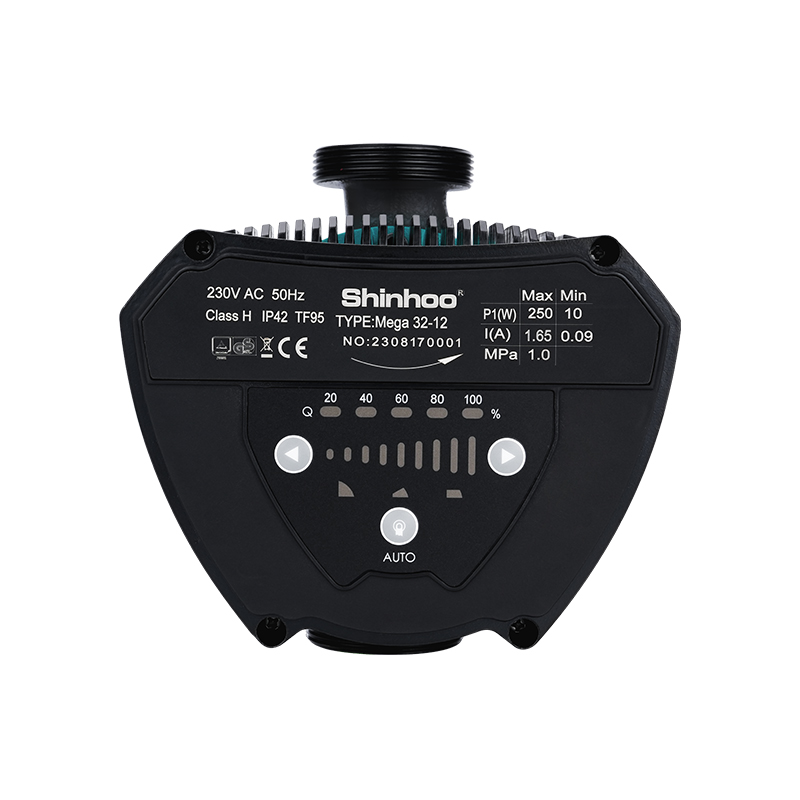

Mega 32-12사용 범위
히트펌프 이중 공급 시스템, 바닥난방 혼합수 시스템, 히트펌프 온수 시스템, HVAC, 보일러 시스템 및 기타 냉난방 용도.
R290과 같은 냉매에 적합합니다.
제품인증
제품은 CE , TUV , EMC , RoHS , REACH , EEI ≤ 0.23-part2 의 인증 요구 사항을 충족합니다.
참고 : RoHS2.0 및 REACH는 제3자 테스트 보고서입니다.
시동 시간: 순환 펌프의 시동 시간은 8S 미만입니다. 즉, 전원을 켠 후 최대 속도에 도달하는 시간입니다.
PWM 모드에서는 정지 상태(전원 공급 없음)에서 순환 펌프를 시작할 때 최대 속도의 90%에 최대 8초 내에 도달해야 합니다.
PWM 모드에서는 대기 모드에서 시작하여 최대 8초 내에 최대 속도의 90%에 도달합니다.
정지 시간: 순환 펌프의 정지 시간은 1초 미만입니다. 즉, 정전부터 순환 펌프의 정지까지의 시간입니다.
모터 유형
절연 수준: H |
에나멜 선 재질: 구리 |
자성 강철 재질: 네오디뮴 철 붕소 |
||
20 ℃ 에서 모터의 DC 내한성 : 8.6 ± 5% Ω |
모터 유형: 영구 자석 동기 모터 |
|||
미디어 요구 사항
매체: 물 또는 물 + 글리콜(50% 이하) 혼합물 |
중간 온도: -20 ℃~ 110 ℃ |
|
매체의 PH 값 : 6.5 ~ 8.5 |
중간 경도 ：25°dH 이하 |
|
매체의 고체 불순물 함량: 고체 불순물의 직경 및 길이 방향이 0.1mm 이하이고 부피 비율이 0.1% 이하입니다. |
||
서비스 환경 요구 사항
사용법: 샤프트를 수평으로 유지 |
고도: < 1000m |
사용 주위 온도:-30 ℃ ∼70 ℃ (배관 및 순환펌프의 동결이 없을 것) |
작동 주변 습도 ≤95% |
보관 환경 요구 사항
보관 주위 온도: - 30 ℃~ 70 ℃ (배관 및 순환펌프의 동결이 없을 것) |
저장 환경의 습도: ≤95% |
수온과 입구 압력 비교표
액체 온도 |
〈75 ℃ |
95 ℃ |
110 ℃ |
|||
입구 압력 |
0.5바 |
1바 |
1.5바 |
|||
5m 머리 |
10m 머리 |
15m 머리 |
||||
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ~ +110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원전압 220-240V 50/60Hz, PE 모터 보호 외부 보호 불필요 IP 클래스 IP44 절연등급 H 습도(RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0ï½+40… 온도등급 TF110 액체온도 -30ï½+110â (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프하우징 주철/스테인레스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ~ +110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30~+110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30~+110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30~+110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30~+110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30~+110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ~ +110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110℃ (글리콜 50%까지) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
최대 유량 6m³/h 최대 헤드 12분 정격유량 5.5m3/h 정격 헤드 7.5m 정격전압 AC 220-240V 정격 전류 1.2A 빈도 50/60Hz 최대 출력 230W 설계압력 1.0MPa 소음 <40dB(A) 대기전력 4W 이하 보호 등급 IP44 서지 전류 <10A 속도 1000~4900rpm 온도 등급 TF110 와이어가 포함된 베어 펌프의 무게 5kg±5%
전원전압 220~240V 50/60Hz, AC 모델 마스터 32-7.5 전력 60W 모터 보호 외부 보호 불필요 IP등급 IP44 절연등급 아 습도(RH) 최대. 95% 시스템 압력 1.0MPa 인증 CE/GS/EMC/RoHS2.0/REACH 환경온도 -30…+70… 온도등급 TF110 액체온도 -20…+110…(글리콜 최대 50%) 연결/결합 유형 몰렉스/TE/신후표준
