전원전압 |
220-240V 50/60Hz, PE |
|
모터 보호 |
외부 보호 불필요 |
|
IP 클래스 |
IP44 |
|
절연등급 |
H |
|
습도(RH) |
최대. 95% |
|
시스템 압력 |
1.0MPa |
|
규정 준수 |
CE/GS/EMC/LVD/RoHS/REACH |
|
환경온도 |
0ï½+40… |
|
온도등급 |
TF110 |
|
액체온도 |
-30ï½+110â (글리콜 최대 50%) |
|
전압/주파수 |
230V/50HZ |
|
펌프하우징 |
주철/스테인레스강 |
|
에너지(EEI) |
≤0.23-파트2 |
제품 번호.:
Mega 40-8F1.히팅펌프 이중공급시스템
2.바닥난방 혼합수 시스템
3.히팅펌프 온수시스템
4.PWM 신호 제어 시스템
5.공조시스템
6.보일러 시스템
7.R290과 같은 냉매에 적합한 기타 가열 및 냉각 경우
장점
1.효율성과 에너지 절약
2.저소음 & 누수 없음
3.PWM 신호 및 0-10V 제어
4.다단기어 구동
5.다양한 보호 및 표준화된 인터페이스
건축
Mega 펌프는 습식 로터 펌프입니다. 즉, 펌프 와 모터는 샤프트 엔드 씰이 없는 일체형 장치입니다. 베어링은 펌핑된 액체로 윤활됩니다.
펌프 기능:
• 제어 장치에 내장된 컨트롤러;
• 펌프 전면의 작동 패널;
• 모터의 외부 보호가 필요하지 않습니다.
모터 및 주파수 변환기
메가 펌프에는 영구자석 모터가 장착되어 있습니다. 이 모터 유형은 전통적으로 사용되는 비동기 농형 모터에 비해 효율성이 향상된 것이 특징입니다. 모터 속도는 내장된 주파수 변환기에 의해 설정됩니다.
펌프 연결
나사형 파이프 및 플랜지 연결.
표면조도
펌프 하우징과 헤드 부분은 전기영동 코팅 처리되어 내식성이 우수합니다.
전기영동 코팅 도포는 다음 단계를 포함한다:
• 알칼리 세척;
• 인산아연 전처리;
· 음극전착(cataphoresis);
• 바니시 및 페인트 필름을 200~250 °C에서 건조합니다.
쉬운 설치 및 작동
자체 적응 모드(자동 모드, 공장 설정)가 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다.
제어는 디지털 펄스폭 변조(PWM) 저전압 신호에 의해 이루어지므로 펌프를 사용하여 다양한 시스템에서 다양한 유량 요구 사항을 충족할 수 있습니다.
저소음, 높은 편의성
소음 지수: ≤42dB(A)
낮은 에너지 소비
A급 에너지 효율, 최저 소비전력 6W
다중 보호
과전압 및 과전류 보호
에코디자인 벤치마크
EEI≤0.23-제2부
퀵 릴리스 전원 플러그
펌프를 신속하게 시동하고 정지하십시오.

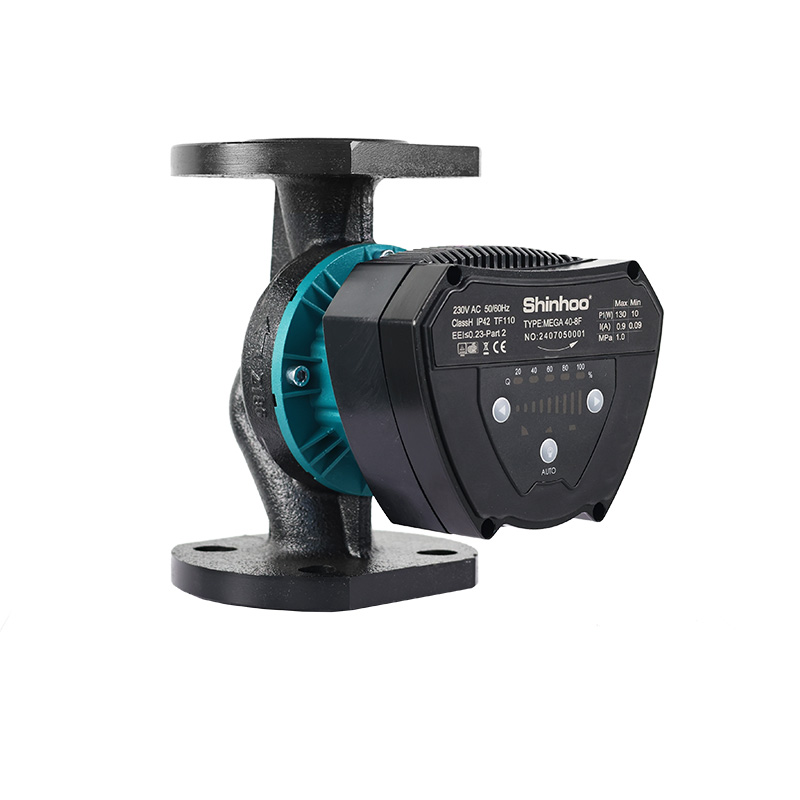

제품 사진 및 10 제어 모드
버튼을 눌러 다양한 제어 모드 사이를 전환하고 왼쪽과 오른쪽에 있는 버튼으로 설정을 높이거나 낮춥니다.
|
설정 |
설명 |
|
아 |
자동적응 |
|
피 |
PWM 제어 |
|
PP3 |
비례압력 고속 |
|
CP3 |
정속 고속 |
작동조건
일반 지침
|
난방 시스템의 물 |
현지 기준에 따른 수질 |
|
글리콜을 함유한 물 |
최대 점도: 10–50 cSt ~ -10 °C에서 물 50% / 글리콜 50% 용액 |
작동 범위
|
파라미터 |
메가 |
|
최대 유량, Q |
15 m³/h |
|
최대양정, H |
8미터 |
최대사용압력
PN 10: 10bar/1.0MPa.
최소입구압력
펌프 작동 시 캐비테이션 소음 및 베어링 손상을 방지하기 위해 흡입구에서는 다음과 같은 최소 상대압력을 유지해야 합니다.
|
입구 압력 |
액체온도 |
펌프 입구압력 |
|
≤ + 85°C |
0.005MPa |
|
|
≤ + 90°C |
0.028MPa |
|
|
≤ +110°C |
0.100MPa |
펌핑된 액체
펌프는 펌프에 기계적 또는 화학적 영향을 미칠 수 있는 고체나 섬유가 없는 순수하고 공격적이지 않은 액체를 펌핑하도록 설계되었습니다.
난방 시스템에 사용되는 물은 난방 장치용 시스템 물의 품질 요구 사항을 충족해야 합니다.
경유, 휘발유 등 인화성 또는 폭발성 액체에는 펌프를 사용해서는 안 됩니다.
산이나 해수와 같은 공격적인 액체에는 펌프를 사용해서는 안 됩니다. 추운 계절에 펌프를 작동하지 않는 경우 저온 손상을 방지하기 위해 필요한 조치를 취하십시오.
물보다 밀도 및/또는 운동 점도가 높은 열 전달 매체에 첨가제를 사용하면 펌프 성능이 저하됩니다.
펌프 작동에 부정적인 영향을 미칠 수 있는 첨가물은 절대로 사용하지 마십시오. 펌프가 특정 액체와 함께 사용될 수 있는지 알아보려면 몇 가지 요소를 고려하십시오.
가장 중요한 것은 석회 함량, pH, 온도, 용매 및 오일 함량입니다.
펌프는 최대 50% 수준의 글리콜과 물 혼합물에 사용할 수 있습니다. «일반 지침» 섹션을 참조하세요. 글리콜 혼합물을 펌핑하면 펌프의 유압 특성이 감소합니다.
설치도면
