정격 전압 |
220~240V |
|
정격 전류 |
3.1A |
|
빈도 |
50/60Hz |
|
최대 유량 |
21.5m³/시 |
|
최대 헤드 |
15분 |
|
최대 전력 |
680와트 |
|
정격 유량 |
16m³/시 |
|
정격 헤드 |
9분 |
|
시스템 압력 |
1.0MPa |
|
절연 등급 |
시간 |
|
온도 등급 |
TF110 |
항목 번호.:
Mega S 40-15F1 . 제품 적용 범위
지역난방 분배 시스템
산업 및 상업을 위한 히트펌프 및 가스보일러 시스템
PWM 및 0-10V 신호 제어 가열 시스템
온수 공급
태양열 시스템
산업 및 상업용 냉각 시스템
2. 제품 인증
제품인증계획 인증 : GS CE 、 EMC 、 RoHS 、 도달하다 、 EEI ≤ 0. 23-2부
참고: RoHS 및 REACH는 제3자 테스트 보고서입니다.제품 매개변수
1. 고효율, 저소음, 누설 없음
2. 견고한 디자인, 10년의 서비스 수명
3. 통합된 내부 및 외부 통제:
0-10V 아날로그 신호 제어
전기 펌프가 0~10V 제어 모드에 있을 때, 펌프는 입력 아날로그 신호의 레벨 범위에 따라 워터 펌프의 작동 상태를 조정합니다.
4-20mA 아날로그 신호 제어
전기 펌프가 4-20mA 제어 모드에 있을 때, 펌프는 입력 아날로그 신호의 현재 범위에 따라 워터 펌프의 작동 상태를 조정합니다.
Modbus 통신 제어
전기 펌프가 Modbus 제어 모드에 있는 경우 통신을 통해 수집된 데이터에 따라 워터 펌프의 작동 상태를 조정합니다.
4. 안정적인 작동, 소음 지수 ≤45dB(A)
5. 특수 처리된 샤프트 레이어링으로 경도 향상
모터 유형
|
모터 유형: 영구 자석 동기 모터 |
에나멜 와이어 소재: 구리 |
자성강재 : 네오디뮴 철 붕소 |
|
|
20℃에서 모터의 DC 내한성 ： 4.0 ± 5% 오메가 |
단열 수준 ： 시간 |
||
사용을 위한 미디어 요구 사항
|
사용 매체: 물 또는 물과 에틸렌 글리콜의 혼합물(≤ 50%) |
중간 수온 : -10℃~110℃(생활용 온수의 경우 탄산칼슘 스케일링 발생 위험을 줄이기 위해 온도≤ 65℃ 사용) ） |
|
중간 pH 값: 6.5~8.5 |
중간 경도: 25° dH |
|
매체 내 고체 불순물 함량 : 고체 불순물의 직경 및 길이 방향은 ≤ 0.1mm이고, 부피 비율은 ≤ 0.1%입니다. . |
|
사용에 대한 환경 요구 사항
|
사용법: 축을 수평으로 유지하세요 |
고도: ＜ 1000m |
|
작동 환경 온도: 0℃~40℃ (파이프라인 및 순환펌프에 동결현상이 발생하지 않음) |
작동 환경 습도 ≤ 95% |
보관 환경 요구 사항
|
보관 환경 온도:-20℃~70℃ (파이프라인 및 순환펌프에 동결현상이 발생하지 않음) |
보관 환경 습도 ≤ 95% |
보관 환경 요구 사항
|
보관 환경 온도:-20℃~70℃ (파이프라인 및 순환펌프에 동결현상이 발생하지 않음) |
보관 환경 습도 ≤ 95% |
수온과 유입 압력 비교표
|
액체 온도 |
＜ 50 ℃ |
95 ℃ |
110 ℃ |
|
입구 압력 |
0.2바 |
0.5바 |
0.85바 |
|
1미터 리프트 |
5미터 리프트 |
8.5미터 리프트 |

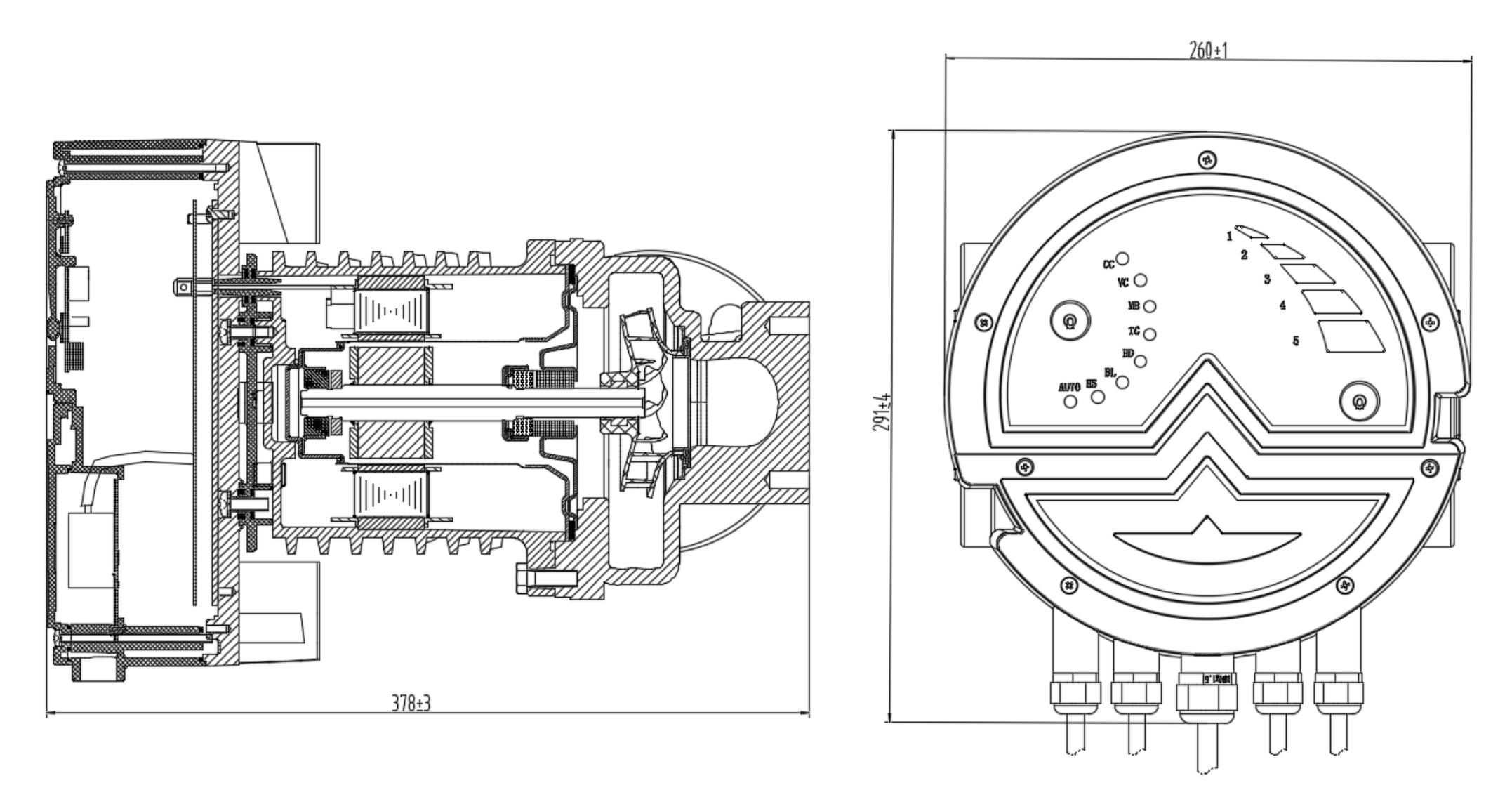

설치 도면
인클로저 클래스 IPX4D(EN 60529). 절연 등급 시간. 전원 전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결 버스 입력 모드버스 RTU 누설전류 누출량 < 3.5mA. 누설 전류는 EN 60335-1에 따라 측정됩니다. EMC 적용 표준: EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1 및 EN55014-2
인클로저 등급 IPX4D(EN 60529). 절연등급 H. 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설량 < 3.5mÐ. 누설전류는 EN 60335-1에 따라 측정됩니다. EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
인클로저 등급 IPX4D(EN 60529). 절연등급 H. 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. Â 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설량 EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
인클로저 등급 IPX4D(EN 60529) 절연등급 H 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설 < 3.5 mÐ. 누설 전류는 EN 60335-1에 따라 측정됩니다. EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
인클로저 등급 IPX4D(EN 60529) 절연등급 H 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설 < 3.5 mÐ. 누설 전류는 EN 60335-1에 따라 측정됩니다. EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
인클로저 등급 IPX4D(EN 60529) 절연등급 H 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설 < 3.5 mÐ. 누설 전류는 EN 60335-1에 따라 측정됩니다. EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
