인클로저 클래스 |
IPX4D(EN 60529). |
절연 등급 |
시간. |
전원 전압 |
1 × 230V ± 10% 50Hz, PE |
디지털 입력 |
PWM 0~10V |
아날로그 입력 |
4~20mA. 0~10W 직류 |
연결 버스 입력 |
모드버스 RTU |
누설전류 |
누출량 < 3.5mA. 누설 전류는 EN 60335-1에 따라 측정됩니다. |
EMC |
적용 표준: EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1 및 EN55014-2 |
제품 번호.:
Mega S 50-18FMEGA S 순환 펌프는 새로운 시스템과 사용 중인 시스템의 교체 모두에서 매우 효과적입니다. 펌프는 자동 압력 조정 기능이 있는 시스템에 이상적입니다. 이 펌프 시리즈를 사용하면 값비싼 바이패스 밸브 및 유사한 구성 요소를 사용할 필요가 없습니다.
• 난방 시스템:
– 메인 펌프,
– 2차 회로 라인,
– 표면 가열.
• 냉각 및 공조 시스템;
• 지열열 시스템;
• 태양 에너지 시스템.

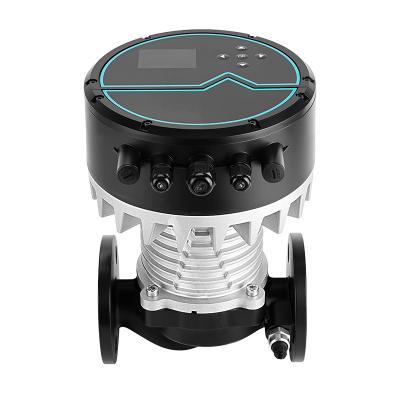

제품 사진 및 4가지 제어 모드
아니요. |
설명 |
1 |
펌프 작동 모드의 표시등 |
2 |
제어 모드 스위치 |
삼 |
속도 스위치 |
4 |
속도 표시등 |
형질:
1. 자체 적응 모드 AUTO(초기 설정)가 제공되는 메가 자동 순환 펌프는 조정이 필요하지 않습니다. 이는 시스템의 실제 요구 사항을 충족하기 위해 쉽게 시작되고 자동으로 이루어질 수 있습니다.
2. 0-10V 및 온도 조절 기능이 있습니다. 시스템의 다양한 흐름 요구 사항을 충족하기 위해 모터 속도 제어를 실현합니다.
3. 플랜지 순환 펌프 에는 과전압 및 과전류 보호 기능이 있어 사용 중 화상 위험을 방지합니다.
4. 정션 박스는 버튼 식 기어 조정을 채택한 모터 상단에 있으며 패널에는 현재 작동 모드와 흐름이 표시됩니다.
5. 전원 인터페이스와 신호 인터페이스는 리드선을 채택하거나 와이어 없이 채택하며 사용자가 직접 배선할 수 있습니다.
6. 기계 베이스에는 응축수 배수 탱크가 제공됩니다.
설치 및 안전 지침:
1. 액체는 고온 및 고압 액체일 수 있습니다. 펌프를 이동 및 분해하기 전에 반드시 물을 빼내거나 양쪽의 차단 밸브를 닫아 화상을 방지해야 합니다.
2. 겨울철에 작동하지 않거나 주변 온도가 0°C 미만인 경우 동결 및 균열을 방지하기 위해 액체를 배수해야 합니다.
3. 펌프를 사용하지 않는 경우에는 수도관 밸브를 잠그고 전원 공급을 차단하십시오. 모터가 뜨겁거나 비정상적인 경우 즉시 지역 대리점이나 서비스 센터에 문의하십시오.
4. 어린이의 손이 닿지 않는 곳에 보관하십시오. 설치 후 격리 조치는 보호를 위한 것입니다.
5. 설치 방향은 펌프 출구가 수직 위쪽이고 펌프 샤프트가 수평으로 배치됩니다.
6. 비, 물, 노출 등을 방지하기 위해 펌프를 설치해야합니다.
7. 펌프는 단단한 물체와 직접 충돌할 수 없습니다.
8. 특별한 잡아당김 방지 구조 설계가 아닌 경우 와이어 파손을 방지하기 위해 직접 힘을 가하지 마십시오.
9. 마모와 소비 또는 심지어 번인을 방지하기 위해 물 없이 실행하는 것이 금지되어 있습니다.
10. 잔여 물로 인해 샤프트가 막히지 마십시오 (배송 검사 후). 운송 중 물 결빙으로 인해 펌프 본체가 균열되지 않습니다.
자동
대부분의 난방 시스템, 특히 분배 파이프에서 상대적으로 큰 압력 손실이 있는 시스템과 비례 압력 모드의 작동점을 알 수 없는 교체의 경우에는 AUTO 제어 모드를 권장합니다 .
이 제어 모드는 난방 시스템용으로 특별히 설계되었습니다. 공조 및 냉각 시스템에 적용하는 것은 권장되지 않습니다.
특징 및 주요 장점
• 펌프는 실제 시스템 특성에 따라 자동으로 조정됩니다.
• 최소한의 에너지 소비와 낮은 소음을 제공합니다.
• 운영 비용을 줄이고 편안함을 높입니다.
비례압력
비례 압력 조정은 분배 파이프, 공조 및 냉각 시스템에서 압력 손실이 상대적으로 큰 시스템에 적합합니다 .
• 자동 온도 조절 밸브를 갖춘 2파이프 난방 시스템 및:
– 매우 긴 분배 파이프가 있는 경우;
– 강하게 조절된 파이프 밸런싱 밸브가 있는 경우
– 차압 조절 장치가 있는 경우;
– 총 물량이 흐르는 시스템 부분(예: 보일러, 열 교환기 및 첫 번째 분기까지의 분배 파이프)에서 압력 손실이 큽니다.
밸브가 닫혀 있을 때 양정은 설정값 H set 의 절반과 같습니다 .
일정한 압력
일정한 압력 조정은 분배 파이프의 압력 손실이 상대적으로 작은 시스템에 적합합니다.
• 온도 조절 밸브가 있는 2파이프 난방 시스템:
– 자연 순환 시스템에서;
– 총 물량이 통과하는 시스템 부분(예: 보일러, 열 교환기 및 첫 번째 분기까지의 분배 파이프)에서 압력 손실이 적습니다.
– 유동관과 환수관 사이의 온도 차이가 더욱 커지도록 재설계되었습니다(예: 중앙 난방용).
• 온도 조절 밸브가 있는 바닥 난방 시스템.
• 온도 조절 밸브 또는 밸런싱 밸브가 있는 단일 파이프 가열 시스템.
• 1차 회로의 압력 손실이 작은 시스템의 1차 회로 펌프.
특징 및 주요 장점
• 펌프는 시스템의 흐름에 의존하지 않는 일정한 흐름을 유지합니다.
매개변수:
전압 : AC 230V |
정격 전류: 3.3A |
주파수 : 50/60Hz |
최대 유량 : 31m3/h |
최대 헤드 : 18m |
최대 전력 : 750W |
정격유량 : 20m3/h |
정격 헤드 : 7.6m |
압력 : 1.0MPa |
회전: 시계 방향 임펠러 |
절연 ： H |
온도 : TF110 |
쉬운 설치 및 작동
자체 적응 모드(자동 모드, 공장 설정)가 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다.
제어는 디지털 펄스폭 변조(PWM) 저전압 신호에 의해 이루어지므로 펌프를 사용하여 다양한 시스템의 다양한 유량 요구 사항을 충족할 수 있습니다.
낮은 소음과 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
A급 에너지 효율, 최저 소비전력 6W
다중 보호
과전압 및 과전류 보호 기능 포함
에코디자인 벤치마크
EEI≤0.23-파트 2
퀵 릴리스 전원 플러그
펌프를 신속하게 시동하고 정지하십시오.
펌핑된 액체
펌프는 펌프에 기계적 또는 화학적 영향을 미칠 수 있는 고체나 섬유가 없는 순수한 비점성, 비폭발성 액체용으로 설계되었습니다.
난방 시스템에 사용되는 물은 난방용 시스템 물의 품질 요구 사항을 충족해야 합니다.
MEGA S 펌프는 최대 50% 수준의 글리콜 및 수용액을 펌핑하는 데 사용할 수 있습니다. 에틸렌 글리콜 WS 예: 최대 점도 = 10–50 cSt ~ -10 °C에서 물 50% 용액 / 글리콜 50%.
글리콜 혼합물을 펌핑하면 혼합물의 물/글리콜 농도와 액체 온도에 따라 달라지는 펌프의 최대 곡선과 성능이 감소합니다.
글리콜 용액 매개변수의 변화를 방지하려면 작동 온도를 초과하는 액체 온도를 모니터링하고 고온에서 작동 시간을 줄여야 합니다.
시스템에 글리콜 용액을 추가하기 전에 청소 및 퍼지가 필요합니다.
부식이나 석회 침전을 방지하려면 글리콜 용액의 상태를 정기적으로 모니터링해야 합니다.
글리콜을 추가로 희석해야 하는 경우 글리콜 공급업체에서 보낸 설명서의 지침을 따라야 합니다.
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ~ +110℃ ( 글리콜 최대 50% ) 전압/주파수 230V/50HZ 펌프 하우징 주철/스테인리스강 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도(RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110℃ (글리콜 50%까지) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220~240V 50/60Hz, 교류 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH ) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC /RoHS2.0/REACH 환경온도 0~+40 ℃ 온도 등급 TF110 액체 온도 -30~+110 ℃ (글리콜 최대 50%)
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH ) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～ +110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
