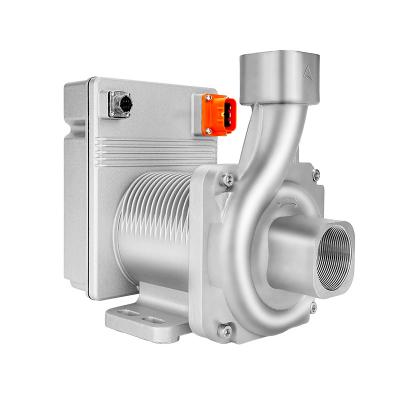

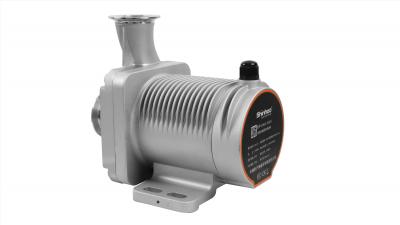

Permanent magnet frequency conversion multistage  centrifugal pump

PFM 08-36 영구 자석 주파수 변환 다단 원심 펌프

기술 데이터

정격전압

교류 2 2 0V

최대 유량

14m ³ / h

정격유량

8m ³ /h

최대 속도

3600rpm

최대 헤드

58m ​

정격 헤드

36m

빈도

50Hz

최대 출력

1800W ​

시스템 압력

1.0MPa

대기전력

6W 이하

  • 항목 번호.:

    PFM 08-36

상업용 워터 부스터

국내 지하수 취수량

가정용 급수부스터

1. 펌프 본체 내부는 녹슬지 않는 특수 코팅을 채택합니다.

2. 대유량, 조밀한 구조 설계;

3. 환경 보호, 아름다운 외관, 편리한 설치 및 안정적인 작동.

모터 유형

모터 유형: 영구 자석

에나멜 선 재질: 구리
자석 재질: NdFeB

모터 20 ℃ 하에서의 DC 내한성 : 3.77±5%Ω

절연 등급: H



미디어 요구 사항 사용

매체:  맑은 물 또는 글리콜(50% 이하) 혼합 액체

           중간 수온 : -20 ~ 90



중간 PH 값: 6.5 ~ 8.5

           중간 경도: ≤25°dH



매체의 고체 불순물 함량: 고체 불순물은 직경과 길이 방향이 0.1mm 이하이고 부피 비율은 0.1% 이하입니다.



사용을 위한 환경 요구 사항

사용법: 샤프트는 수평으로 유지됩니다. 펌프 흡입구 위치는 액체 수위보다 높으면 안 됩니다.

      고도: <1000m

사용 주위 온도 : -20 ~ 55 (파이프 라인 및 펌프에 동결이 없을 것)

       환경 습도 ≤95%를 사용하십시오



보관 환경 요구 사항

보관 주위 온도 : -20 ~ 60 (파이프라인 및 펌프에 동결이 없을 것)



보관 환경 습도 ≤95%



설치도면

PFM 08-36 설치 도면



(1) 정속 모드(HS 모드) 성능 곡선:

 PFM 08-36 성능 곡선

PFM 08-36 성능 곡선

(2) 정전압 모드(Hd 모드) 성능 곡선:

PFM 08-36 성능 곡선

PFM 08-36 성능 곡선
