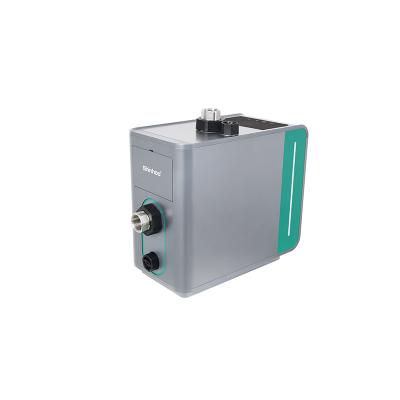

PFM03-30 EC 영구 자석 정압 가변 주파수 다단 펌프
PFM03-30 EC 영구 자석 정압 가변 주파수 다단 펌프

PFM03-30 EC 영구 자석 정압 가변 주파수 다단 펌프

기술 데이터

최대. 유량 ( m³/h) : 5.5

최대. 헤드 ( m ): 45

전압 : AC 220V/50Hz

정격유량 ( m3/h) : 3.0

정격 헤드 ( m ): 30

최대. 입력 전력 : 600W

설계압력 1.0MPa

보호등급 : IP44

최대. 속도 : 5000rpm

  • 항목 번호.:

    PFM03-30 EC

1.  상업용수의 가압

2.  가정용 G 환수취수구

3.  생활용수 공급 가압

제품인증

제품은 CCC, GS(CE), EMC, RoHS, REACH, WRAS 인증 요구 사항을 준수합니다.

 이익

1. 위치 센서가 없는 영구 자석 동기 모터 제어 알고리즘은 모터 진동을 효과적으로 줄이고, 펌프 소음을 줄이며, 펌프 효율을 향상시킵니다.

2. 모터 전기자 전류를 감지하고 모터 속도 제어에 피드백을 제공하는 지능형 제어 기술을 사용하여 다양한 작동 조건에 맞게 조정할 수 있습니다. 이 솔루션은 기존 차폐 펌프의 높은 에너지 소비 문제를 해결하여 효율성이 높고 소음이 적은 작동을 구현합니다.



1 제품 조건 1.1 미디어 요구 사항

매체 사용

 물

중간 수온

 0℃ ~ 50℃

중간 PH 값

 6.5 8.5

중간 경도

 25°dH 이하

매체의 고체 불순물 함량

 고체 불순물 직경 및 길이 방향 ≤ 0.1mm, 부피 비율 ≤ 0.1%.

1.2 사용 환경 요구사항

사용하는 방법

 축을 수평으로 유지

고도

 <1000m

작동 환경 온도

 0℃ 55℃ (배관 및 워터펌프 동파 현상이 없을 것)

사용 환경 습도 ≤95%



1.3 보관 환경 요구 사항 보관 주변 온도: -20°C ~ 60°C(파이프라인 및 펌프에 동결이 없을 것) 보관 환경 습도 ≤95% 2. 제품 설치 방향 다이어그램 워터 펌프 설치 시 펌프 샤프트는 반드시 수직 위치에 있어야 합니다. 수평 위치이며 펌프 샤프트는 ±5° 각도로 설치할 수 있습니다.




시스템에 워터 펌프를 설치하면 워터 펌프가 정상적으로 작동할 수 있도록 펌프 캐비티가 액체로 채워지도록 해야 합니다.

파이프라인 설치는 도면에 따라 이루어져야 하며, 고무 패드가 잘 지지되어야 합니다. 3. 워터 펌프의 시작 및 정지 시작 시간: 워터 펌프의 시작 시간은 5초 미만입니다. 즉, 전원을 켤 때부터 최대 속도까지의 시간입니다. 가동 중지 시간: 펌프 정지 시간 < 3초, 즉 , 펌프의 전원이 꺼진 후부터 작동이 멈출 때까지의 시간


4. 모터 종류

모터 유형: 영구 자석 동기 모터

에나멜 선 재질: 구리

자성강재: NdFeB

20°C에서 모터의 DC 저온 상태 저항: 3.77±5%Ω

절연 등급: F





PFM03-30 EC Permanent magnet constant pressure variable frequency multistage pumpPFM03-30 EC Permanent magnet constant pressure variable frequency multistage pump
