모델 |
U(V)/f(Hz) |
속도 |
Q ( m 3 /h ) |
H ( 엠 ) |
P ( 승 ) |
나(A) |
GPD15-4S Z106 |
230/50 |
III |
2.0 |
4.0 |
65 |
0.28 |
II |
1.2 |
3.0 |
50 |
0.22 |
||
나 |
0.8 |
2.0 |
32 |
0.15 |
||
GPD15-5S Z106 |
230/50 |
III |
2.2 |
5.0 |
85 |
0.40 |
II |
1.5 |
4.0 |
60 |
0.30 |
||
나 |
1.0 |
2.5 |
40 |
0.22 |
||
GPD15-6S Z106 |
230/50 |
III |
2.5 |
5.7 |
100 |
0.45 |
II |
1.8 |
4.5 |
70 |
0.35 |
||
나 |
1.0 |
2.5 |
55 |
0.25 |
||
GPD15-7S Z106 |
230/50 |
III |
2.8 |
6.5 |
130 |
0.60 |
II |
2.0 |
5.0 |
110 |
0.52 |
||
나 |
1.2 |
3.5 |
90 |
0.42 |
항목 번호.:
Z1061. 벽걸이 형 가스 보일러 시스템에 적용됩니다.
2. 전기 에너지를 유압으로 전달합니다.
3. 난방수를 옮깁니다.
4. HW 시스템에서 공기를 배출합니다.
5. 벽걸이형 가스 보일러에 적합: 18kW, 24kW, 28kW, 31kW 등.
1. Shinhoo 벽걸이형 가스보일러 펌프는 고정자, 회전자, 쉴드 커버, 벤트 밸브 등으로 구성됩니다.
2. 씰링: 고정자와 회전자는 스테인레스 스틸 쉴드 커버로 밀봉되고 일체형 구조는 다음과 같이 밀봉됩니다.
3. 기계적 밀봉이 아닌 내열 고무 와셔. 이렇게 하면 누출이 발생하지 않습니다.
4. 윤활 및 냉각: 순환된 액체에 의해 윤활 및 냉각되는 내부 순환을 사용합니다.
5. 모터: 절연 등급은 H. 내부 열 보호 장치입니다. 단일 속도와 세 가지 속도를 사용할 수 있습니다.
6. 보호 등급: IP 42.
7. 환기: 플로팅 볼 원리를 기반으로 하는 통합 공기 환기 시스템은 물 밖으로 공기를 배출할 수 있습니다.
8. 액체 주입 및 작동 중에 자동으로.
9. 소음 : 정격유량의 보일러에서 작동하는 펌프의 소음은 42dB ( A ) 이하입니다 .
GPD 시리즈, 표준 효율 가스 보일러 펌프
모델: GPD15-XS Z106
펌프 헤드: 4m, 5m, 6m, 7m
최대. 흐름: 2.8m ³ /h
최대. 머리: 6.5m
액체 온도: 20-95 ℃
최대. 압력: 3바
작동 조건
전원: AC230V, 50Hz
최소 시작 및 작동 전압: 175V.
고객의 요구 사항에 따라 다양한 전압과 주파수를 사용할 수 있습니다. 이 카탈로그 의 모든 성능 곡선은 전원 공급 장치가 AC 230V, 50Hz인 펌프를 기준으로 합니다 .
최대. 시스템 압력: 3bar.
펌프 베어링의 캐비테이션 손상을 방지하려면 최소 흡입 압력을 1bar로 유지해야 합니다.
고정자 내부 에 응축수가 생성되는 것을 방지하려면 주변 온도가 액체 온도보다 낮아야 합니다 .
변속기 오일: 입자, 섬유 또는 미네랄 오일이 없는 얇고 깨끗하며 비부식성, 비폭발성 액체입니다. 펌프는 디젤, 휘발유 등과 같은 가연성 액체를 이송하는 데 사용할 수 없습니다.
공회전: 펌프는 물로 윤활되며 공회전은 10초를 넘지 않아야 합니다.
설치:
펌프의 축방향은 지면과 평행해야 하며, 벤트 밸브는 수직으로 설치해야 합니다.
사용자는 밸브의 너트를 조이지 마십시오.
전문가가 올바르게 설치해야 합니다.
모델 U(V)/f(Hz) 속도 Q ( m 3 /h ) H ( 엠 ) P ( 승 ) 나(A) GPD15-4S Z178 230/50 III 2.0 4.0 65 0.28 II 1.2 3.0 50 0.22 나 0.8 2.0 32 0.15 GPD15-5S Z178 230/50 III 2.2 5.0 85 0.40 II 1.5 4.0 60 0.30 나 1.0 2.5 40 0.22 GPD15-6S Z178 230/50 III 2.5 5.7 100 0.45 II 1.8 4.5 70 0.35 나 1.0 2.5 55 0.25 GPD15-7S Z178 230/50 III 2.8 6.5 130 0.60 II 2.0 5.0 110 0.52 나 1.2 3.5 90 0.42
모델 U(V)/f(Hz) 속도 Q ( m 3 /h ) H ( 엠 ) P ( 승 ) 나(A) GPD15-4S Z027 230/50 III 2.0 4.0 65 0.28 II 1.2 3.0 50 0.22 나 0.8 2.0 32 0.15 GPD15-5S Z027 230/50 III 2.2 5.0 85 0.40 II 1.5 4.0 60 0.30 나 1.0 2.5 40 0.22 GPD15-6S Z027 230/50 III 2.5 5.7 100 0.45 II 1.8 4.5 70 0.35 나 1.0 2.5 55 0.25 GPD15-7S Z027 230/50 III 2.8 6.5 130 0.60 II 2.0 5.0 110 0.52 나 1.2 3.5 90 0.42
모델 U(V)/f(Hz) 속도 Q ( m 3 /h ) H ( 엠 ) P ( 승 ) 나(A) GPD15-4S Z108 230/50 III 2.0 4.0 65 0.28 II 1.2 3.0 50 0.22 나 0.8 2.0 32 0.15 GPD15-5S Z108 230/50 III 2.2 5.0 85 0.40 II 1.5 4.0 60 0.30 나 1.0 2.5 40 0.22 GPD15-6S Z108 230/50 III 2.5 5.7 100 0.45 II 1.8 4.5 70 0.35 나 1.0 2.5 55 0.25 GPD15-7S Z108 230/50 III 2.8 6.5 130 0.60 II 2.0 5.0 110 0.52 나 1.2 3.5 90 0.42
전원전압 220~240V 50/60Hz,AC 모터 보호 외부 보호 불필요 IP 클래스 IP44 절연등급 H 습도(RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0ï½+40… 온도등급 TF110 액체온도 -30ï½+110…(글리콜 최대 50%)
1. 제품 모델: 기본 S 32-4S; 베이직 S 25-4SN 2. 허용 주변 온도: 0 ~ +40 °C 3. 펌핑된 액체의 허용 온도: +2 ~ +110 °C 4. 보관 온도: -30 ~ +55 °C 5. 유니온이 있는 펌프: 1.0MPa(10bar) 6. 펌프 하우징 재질: 주철, 스테인레스 스틸 펌프 하우징(N) 7. 포트 간 길이: 180mm
1. 제품 모델: 기본 S 25 -7S , 기본 S 25-7SQ 2. 허용 주변 온도: 0 ~ +40 °C 3. 펌핑된 액체의 허용 온도: +2 ~ +110 °C 4. 보관 온도: -30 ~ +55 °C 5. 유니온이 있는 펌프: 1.0MPa(10bar) 6. 펌프 하우징 재질: 주철, 스테인레스 스틸 펌프 하우징(N) 7. 포트 간 길이: 13O/180mm
인클로저 등급 IPX4D(EN 60529) 절연등급 H 공급전압 1 × 230V ± 10% 50Hz, PE 디지털 입력 PWM 0~10V 아날로그 입력 4~20mA. 0~10W 직류 연결버스 입력 모드버스 RTU 누설전류 누설 < 3.5 mÐ. 누설 전류는 EN 60335-1에 따라 측정됩니다. EMC 적용규격 : EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1, EN55014-2
최대 흐름 (m3/h)1. 9최대 헤드 (M)5정격 유량 (M3/H)1등급 헤드 (M)3. 5전압220 ~ 240V AC현재의0 45A빈도50/60Hz입력 전원33W설계 압력0 3MPA소음≤42db (a)견고한 힘≤3W보호 등급IP44서지 전류
Voltage AC 270V Max Flow 4.8m³/h Max Head 20m Communication PWM Power 350W IP Class IP67 Connector Chuck
모델 기본 50-20SF 힘 1300/1000/900W 최대 흐름 24.5/22/18.5m3/h 최대 머리 20/17/16분 전압/주파수 220/380V 3pH 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP42 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa

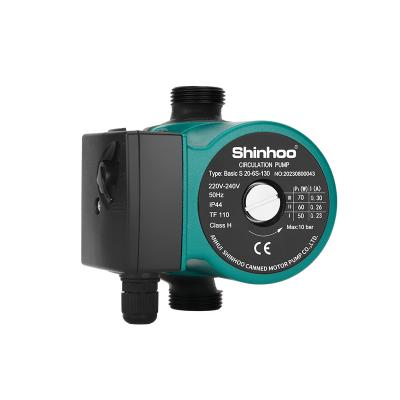

모델 기본 20-7S , 기본 20-7SB, 기본 20-7SN, 기본 20-7SQ, 기본 20-7SP 힘 130/110/90W 최대 흐름 3.5m3/h 최대 머리 7m 현재의 0.6/0.52/0.42A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 마스터 SD 2 5 -6 130 / 마스터 SD 2 5 -6 1 8 0 최대 유량 (m³/h) 3. 2 최대양정 (m) 6.0 EEI EEI≤0.20-파트2 정격전압 220-240V AC 정격 전류 0.5A 빈도 50/60Hz 최대 출력 39W 설계압력 1.0MPa 소음 42dB(A) 이하 IP 클래스 IP44 절연 등급 시간
