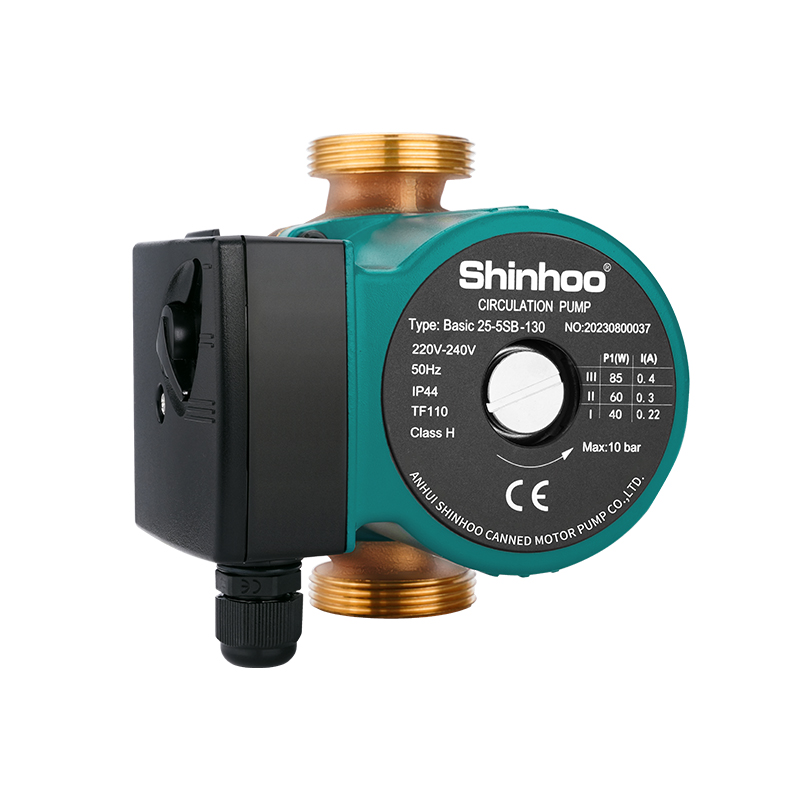

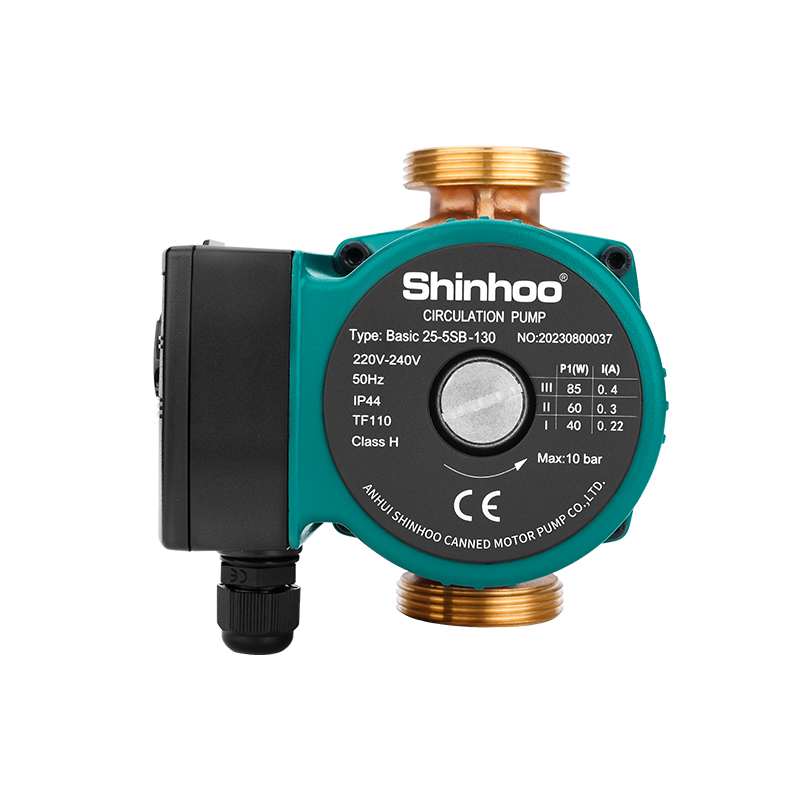

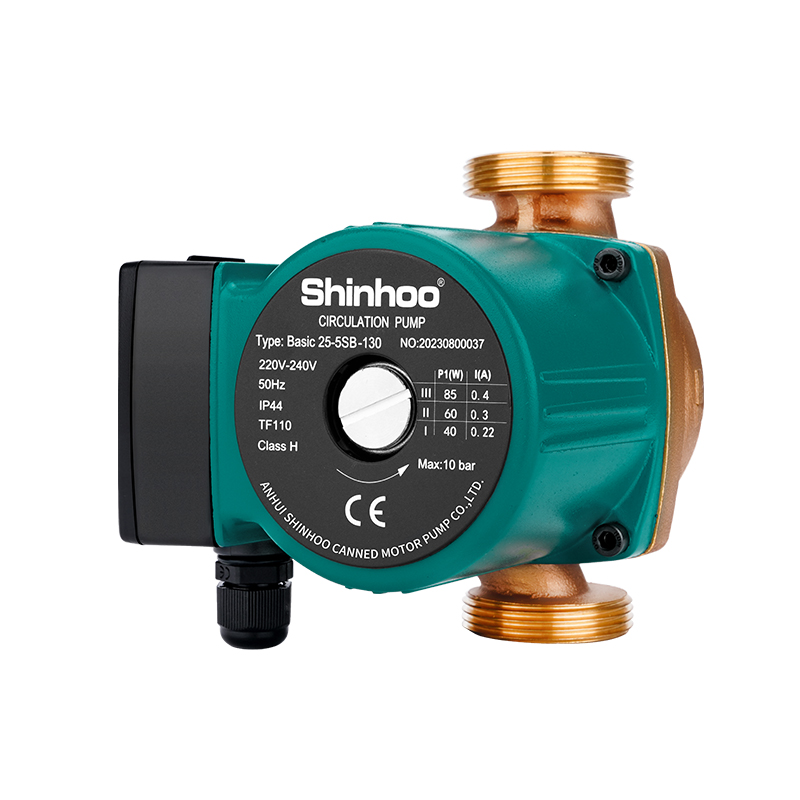

모델 |
기본 25-5SB |
|
펌프 본체 길이 |
130/180mm |
|
힘 |
85/60/40W |
|
최대 흐름 |
3.3m³/시 |
|
최대 머리 |
5m |
|
현재의 |
0.4/0.3/0.22A |
|
전압/주파수 |
115/230V 50/60HZ |
|
펌프 하우징 |
구리 몸체(B) |
|
펌핑된 액체 |
물 |
|
절연 등급 |
시간 |
|
보호 등급 |
IP44 |
|
액체 온도 범위 |
2-110℃ |
|
최대 시스템 압력 |
1.0Mpa |
항목 번호.:
Basic 25-5SB1. 상업용 히팅펌프 시스템
2. 가정용 온수 재순환
3. 가정용 히팅펌프 시스템
4. 각종 온수난방 시스템
5. 산업순환시스템
6. 냉수 시스템 및 에어컨 시스템
당사 전문가가 설계하고 생산한 기본 순환 펌프는 저소음, 누출 없음, 생태학적 작동 안전성, 예술적 외관, 쉬운 설치 및 안정적인 작동 등의 특징을 가지고 있습니다.
건설
기본 펌프는 캔 로터 유형입니다. 즉, 펌프와 모터가 샤프트 씰 없이 단일 장치를 형성합니다 . 이 장치에는 두 개의 밀봉 링만 필요하며 베어링은 펌핑된 액체로 윤활됩니다.
B ASIC 펌프 설계 의 장점 :
1. 단일 또는 3단 모터.
2. 세라믹 레이디얼 베어링.
3. 탄소 스러스트 베어링.
4. 보호용 로터 캔, 외부 로터 커버 및 베어링 플레이트는 스테인레스 스틸로 제작되었습니다.
5. 주철 펌프 하우징.
6. 300W 이상의 모터용 고정자 코일에 열 스위치가 통합되어 있습니다.
근무 조건
1. 시스템 압력: 최대. 10바.
2. 액체 온도: +2 ~ +110 °С.
3. 사용자는 헤드, 유량 및 주파수 요구 사항에 따라 유형 스펙트럼에서 모델을 선택할 수 있습니다.
4. 전원 공급 장치: 전압 230V, 주파수 50Hz, 단상 AC 전원. 표에 나열된 모델은 사용자의 요구사항에 따라 230V/60Hz 또는 115V/60Hz로도 제작 가능합니다. 이 표의 곡선 및 성능 매개변수는 전원 공급 장치가 230V/50Hz인 제품만을 나타냅니다.
5. 최대 시스템 압력: 1.0MPa.
6. 주변 온도: 0℃ ~ 40℃, 매체 온도: 2 ℃ ~ 110 ℃. 고정자에 응축수가 발생하는 것을 방지하려면 주변 온도가 액체 온도보다 낮은지 확인하십시오.
7. 매체: 얇고 깨끗하며 비부식성, 비폭발성 액체이며 고체 입자, 섬유 또는 미네랄 오일을 포함하지 않습니다. 디젤이나 휘발유와 같은 인화성 액체를 이송하는 데 펌프를 사용해서는 안 됩니다.
8. 점도가 높은 액체를 이송하면 펌프 성능이 저하되므로 펌프를 선택할 때 매체의 점도를 고려해야 합니다.
9. 캐비테이션 소음과 펌프 베어링 손상을 방지하려면 펌프 흡입구에서 최소 압력을 유지하십시오.
기본 시리즈 에는 나 사형과 플랜지형 의 두 가지 파이프 연결 방식이 있습니다 . 300W 이상의 전력을 갖는 모델은 주로 플랜지 연결을 사용합니다. 우리는 귀하의 필요에 따라 맞춤형 디자인을 만들 수 있습니다.
펌프 하우징은 일반적으로 주철로 만들어집니다. 청동 및 스테인리스 스틸 펌프 하우징도 제공됩니다.
주철 하우징을 갖춘 펌프는 실내 난방용 물 공급에 널리 사용됩니다. 청동 하우징을 갖춘 펌프는 바닥난방 시스템에 주로 사용됩니다. 가정용 온수 공급을 위해서는 펌프 구리 하우징(B)을 사용하는 것이 좋습니다.
허용 온도 한계
1. 펌프에는 특정 유압 시스템에 가장 적합한 성능을 선택할 수 있는 세 가지 회전 주파수가 포함됩니다.
2. 주변 온도 : 0 ~ 40 °С
3. 액체 온도 : +2 ~ +110 °С
4. 보관 온도 : -30 ~ +55 °С
음압
음압은 소비되는 전력에 따라 달라집니다.
P1이 1,000W 미만인 모델의 경우 ≤ 50dB(A)
P1>1,000W인 모델의 경우 ≤ 54dB(A)
설치
설치 시 펌프의 샤프트는 지면과 평행해야 합니다. 시동 전, 펌프 내부의 공기가 잘 빠져나갈 수 있도록 모터 상단의 배기 나사를 풀어준 후, 배기 나사를 다시 조여주세요. 이는 펌프의 공회전을 방지하는 데 도움이 됩니다.
모델 기본 25-7S, 기본 25-7SB, 기본 25-7SN, 기본 25-7SQ 펌프 본체 길이 130/180mm 힘 130/110/90W 최대 흐름 4m3/h 최대 머리 7m 현재의 0.6/0.52/0.42A 전압/주파수 115/230V, 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P)

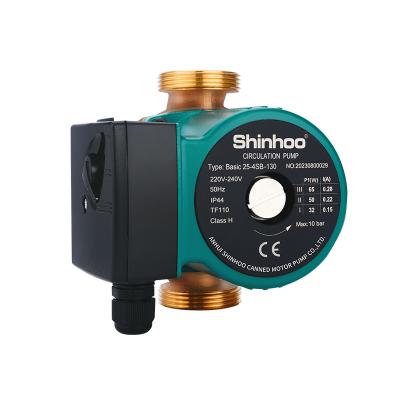

모델 기본 25-4SB 펌프 본체 길이 _ _ 130/180mm 힘 65/50/32W 최대 흐름 3.0m3/h 최대 머리 4m 현재의 0.28/0.22/0.15A 전압/주파수 115/230V 50/60HZ 펌프 하우징 구리 몸체(B) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
