정격전압 |
AC220-240V |
|
설계압력 |
1.0MPa |
|
온도등급 |
TF110 |
|
최대 전류 |
3.55A |
|
빈도 |
50Hz |
|
입력 전원 |
700W |
|
절연 등급 |
IP44 |
|
모터 속도 |
2800rpm~2850rpm |
|
소음 |
＜ 48dB(A)(정격 점 ) |
|
규정 준수 |
CE / RoHS / 도달 |
제품 번호.:
Basic T40-12F워터 펌프는 단일 및 이중 파이프 난방 시스템과 대규모 시스템의 혼합 회로뿐만 아니라 도시 아파트, 교외 빌라, 주거용 급수 가압, 지열 시스템 및 온수 순환, 액체 순환과 같은 다양한 분야에서 사용할 수 있습니다. 냉각 및 공조 시스템, 보일러 태양열 공급 장치 등

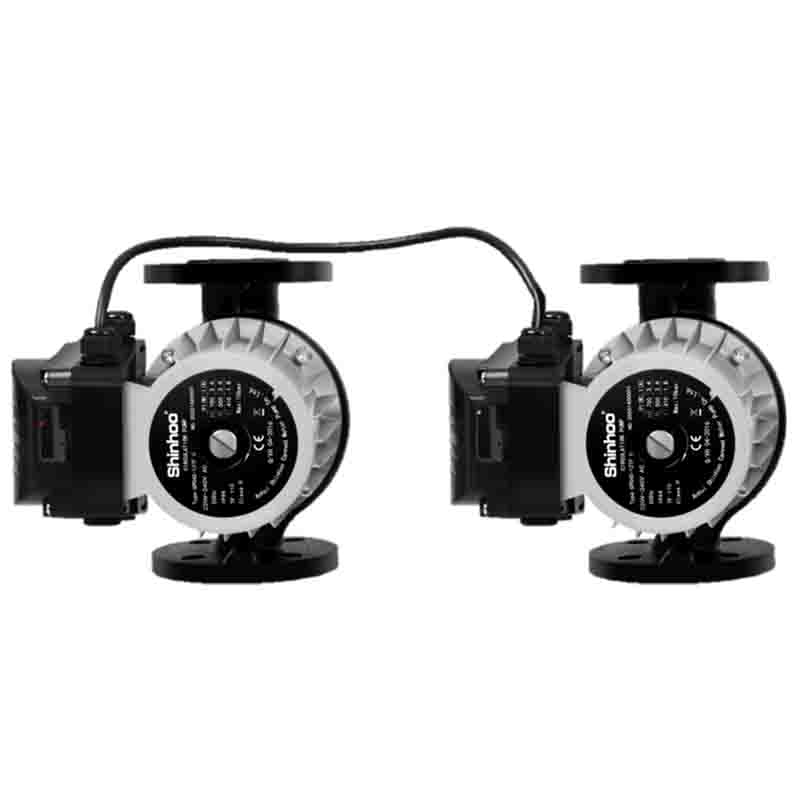

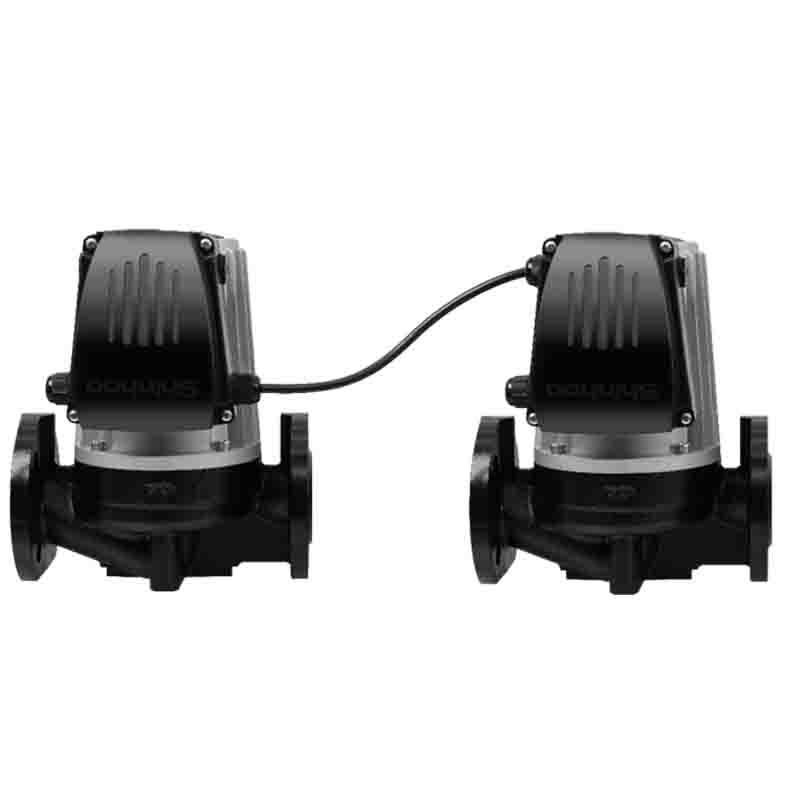

2헤드 펌프 의 두 정션박스에는 릴레이 모듈이 있으며 케이블로 서로 연결되어 있습니다. 세 가지 작동 모드가 있으며 스위치를 선택하여 전환할 수 있습니다.
1) 교대 운전(공장 기본 설정)
2대의 펌프 가 교대로 운전되는 작업펌프와 대기펌프의 형태로 각 펌프는 24시간마다 교대로 운전 됩니다 . 작동중인 펌프가 고장으로 인해 작동을 멈추거나 수동으로 정지되면 대기 펌프가 자동으로 작동을 시작합니다. 스위치를 선택하여 작동펌프와 예비펌프의 순서를 선택할 수 있습니다.
2) 대기동작 모드
펌프 헤드 2개, 하나는 작동 펌프로, 다른 하나는 백업 펌프로 사용됩니다. 이 모드에서는 작동 펌프가 계속 작동하며 주기적인 자동 교번 동작을 수행하지 않습니다. 작동 중인 펌프가 어떤 이유로 작동하지 않거나 수동으로 정지되면 대기 펌프가 자동으로 시작됩니다. 스위치를 선택하여 작동펌프와 예비펌프의 순서를 선택할 수 있습니다.
3) 단일 펌프 작동 모드
한 펌프는 독립적으로 작동하며 다른 펌프와 통신하지 않습니다. 이 모드에서는 작동 중인 펌프가 결함으로 인해 작동을 멈추거나 수동으로 종료되는 경우 자동으로 다른 펌프로 전환되지 않습니다.
기본 제품 매개변수
|
최대 유량(m3/h):11 |
최대 헤드(m):14 |
||
|
정격유량(m 3/h) : 8 |
정격 헤드(m): 10 |
||
|
정격 전압: AC220-240V |
최대 전류: 3.55A |
주파수 : 50Hz |
입력 전력: 700W |
|
설계압력 : 1.0MPa |
소음: <48dB(A)(등급 포인트) |
모터 속도: 2800rpm~2850rpm |
절연등급 : IP44 |
|
온도등급 : TF110 |
|
회전 : 반시계 방향 회전(임펠러 입구 방향에서 볼 때) |
|
사용을 위한 미디어 요구 사항
|
사용 매체: 물 또는 물과 에틸렌 글리콜의 혼합물(50% 이하) |
중간 수온 : 2 ℃ ~ 110 ℃ |
|
중간 pH 값: 6.5~8.5 |
중간 경도 ：≤ 25 ° dH |
|
매체의 고체 불순물 함량: 고체 불순물의 직경과 길이 방향은 0.1mm 이하이고 부피 비율은 0.1% 이하입니다 . |
|
사용을 위한 환경 요구사항
|
사용법: 축을 수평으로 유지합니다. |
고도: < 1000m |
|
작동 환경 온도: 0 ℃~ 40 ℃ (배관 및 순환펌프의 동결현상이 없습니다) 참고: 주변 온도는 항상 운반되는 액체 의 온도보다 낮아야 합니다. 그렇지 않으면 응축된 액체가 고정자 공간에 나타날 것입니다 . |
작동 환경 습도 ≤ 95% |
보관 환경 요구 사항
|
보관환경 온도 : - 3 0℃~70℃(배관 및 순환펌프에 동결현상이 없을 것) |
보관 환경 습도 ≤ 95% |
수온과 입구 압력 비교표
|
액체 온도 |
< 70 ℃ |
90 ℃ |
110 ℃ |
|
입구 압력 |
0.4바 |
0.8바 |
1.5바 |
|
|
4 미터 리프트 |
8 미터 리프트 |
1 5 미터 리프트 |
모터 유형
|
모터 유형: 단상 비동기 모터 |
에나멜 와이어 재질: 구리 |
절연 레벨 : H |
|
20 ℃에서의 모터 DC 내한성: 주상 저항: 9.9 ± 5% Ω 2차 상 저항: 15.2 ± 5% Ω |
||
개략 설치도
순환펌프를 조기에 설치하는 경우 순환펌프 축이 수평위치에 있어야 하며, 순환펌프 축의 허용 설치 각도는 ±5°입니다. 허용되는 정션박스 위치와 유량은 다음 그림과 같습니다 . 정상적인 조건 에서 펌프 는 유지 보수가 필요 없습니다 . 특정 설치 및 유지 관리 방법에 대해서는 지침을 주의 깊게 읽으 십시오 .
이 성능 곡선은 실온의 깨끗한 물에 적용 가능합니다. 깨끗한 물이 없는 매체에 순환 펌프를 사용하면 펌프의 유압 성능이 저하됩니다. 따라서 펌프를 선택할 때는 이송되는 액체 매체의 특성을 고려해야 합니다.
모델 최대. 흐름 힘 정격유량 정격 헤드 정격 전류 펌프 본체 재질 (m³/h) (W) (m³/h) (중) (ㅏ) 베이직 프로 25-12SL-200 5 300 3.5 9 1.5 주철 베이직 프로 25-12SXL-180 6.5 500 5 9 2.5 주철 베이직 프로 25-12SXL-220 6.5 500 5 9 2.5 주철
모델 기본 15-9S 힘 120/80/65W 최대 흐름 1.8m3/h 최대 머리 9m 현재의 0.53/0.4/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 15-12S 힘 270/240/160W 최대 흐름 3.5m3/h 최대 머리 12분 현재의 1.2/1.1/0.75A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-5S/기본 20-5SB/기본 20-5SN/기본 20-5SQ/기본 20-5SP 힘 85/60/40W 최대 흐름 2.8m³/시 최대 머리 5m 현재의 0.4/0.3/0.22A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-6S 힘 100/70/55W 최대 흐름 2.8m³/시 최대 머리 6m 현재의 0.45/0.35/0.25A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 20-7S , 기본 20-7SB, 기본 20-7SN, 기본 20-7SQ, 기본 20-7SP 힘 130/110/90W 최대 흐름 3.5m3/h 최대 머리 7m 현재의 0.6/0.52/0.42A 전압/주파수 115/230V 50/60HZ 펌프 하우징 주철, 스테인레스 스틸 몸체(N), 구리 몸체(B), 청동(Q) 및 플라스틱(P) 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
정격 전압/주파수 230V/50Hz 절연 등급 클래스 H IP 클래스 IP44 소음지수 50dB(A) 이하 최대 시스템 압력 10bar(1.0MPa) 중간 액체 깨끗한 물 인증 CCC\GS\UL\CE\RoHS\REACH\EEI
모델 기본 32~9F 힘 300W 최대 흐름 8m3/h 최대 머리 9m 현재의 1.5A 전압/주파수 115/230V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
모델 기본 80-12SF 프로 힘 1500W 최대 흐름 40m3/h 최대 머리 12분 전압/주파수 380V /50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP42 액체 온도 범위 2~110℃ 최대 시스템 압력 1.0Mpa
모델 기본 50-12F 프로 힘 1000W 최대 흐름 28m³/시 최대 머리 12분 현재의 4.7A 전압/주파수 220~240V 50HZ 펌프 하우징 주철 펌핑된 액체 물 절연 등급 시간 보호 등급 IP44 액체 온도 범위 2-110℃ 최대 시스템 압력 1.0Mpa
작동 범위 최대 2.8m³ /h 의 공급 머리 최대 12m 전원 전압 1x230V 액체 온도 2 ~ +60 °C 주변 온도 2 ~ +40 °C 최대. 작동 압력 6바 PROMO 15-12A 연결 G 3/4"
