모델 |

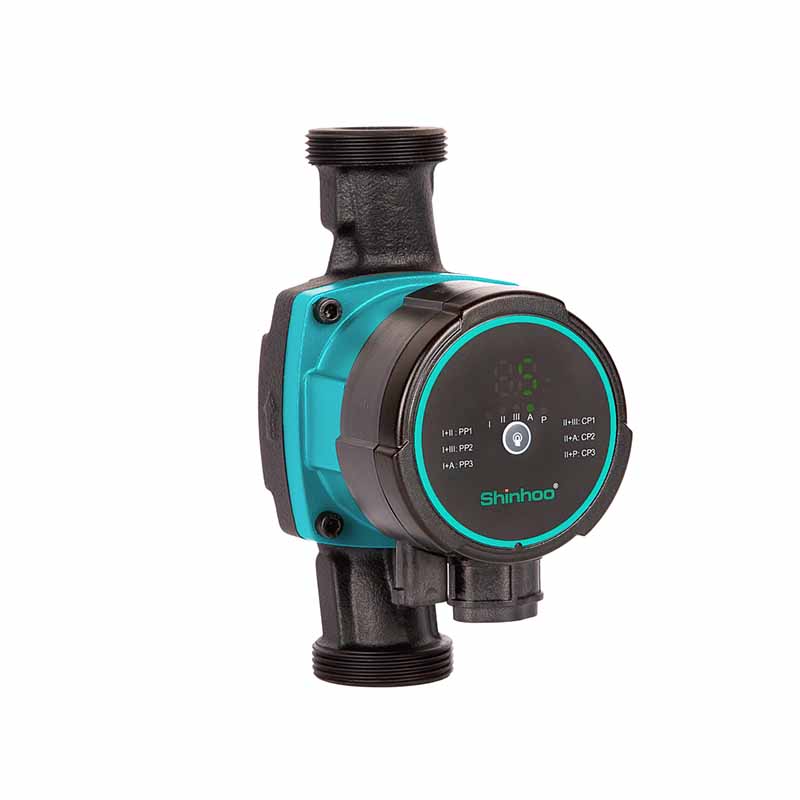

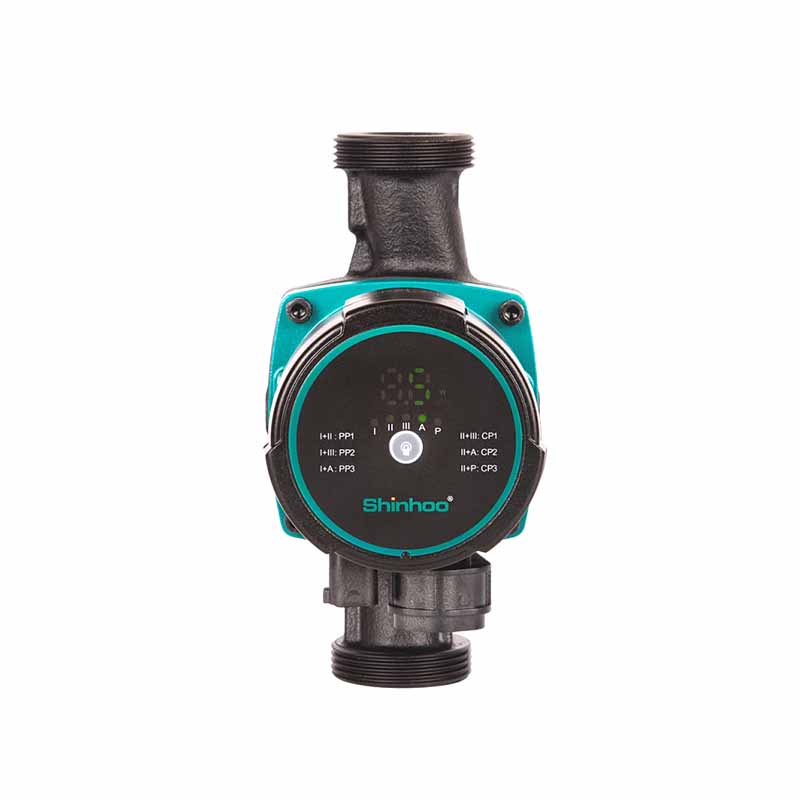

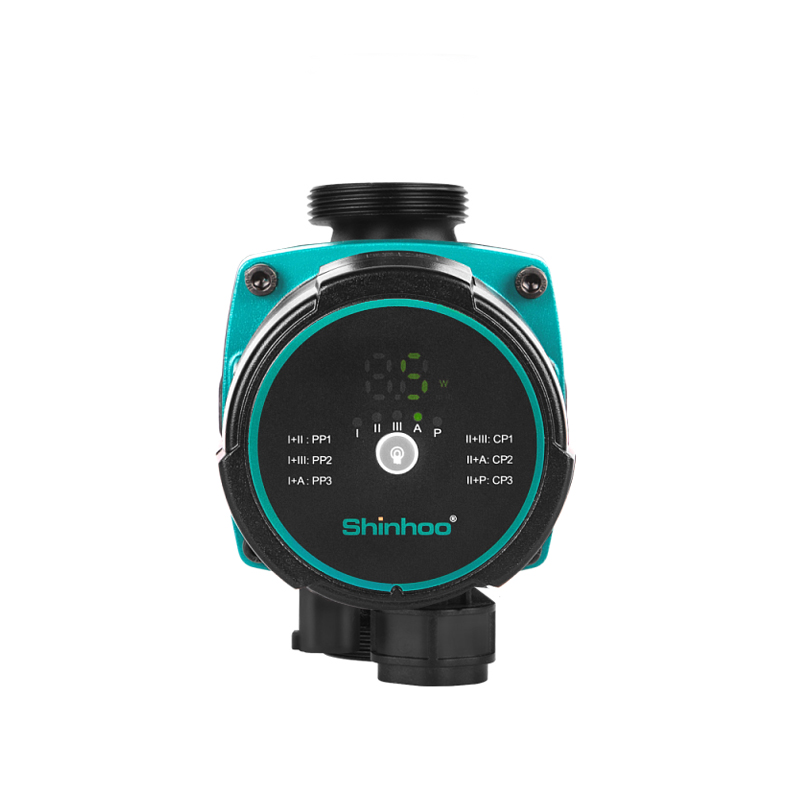

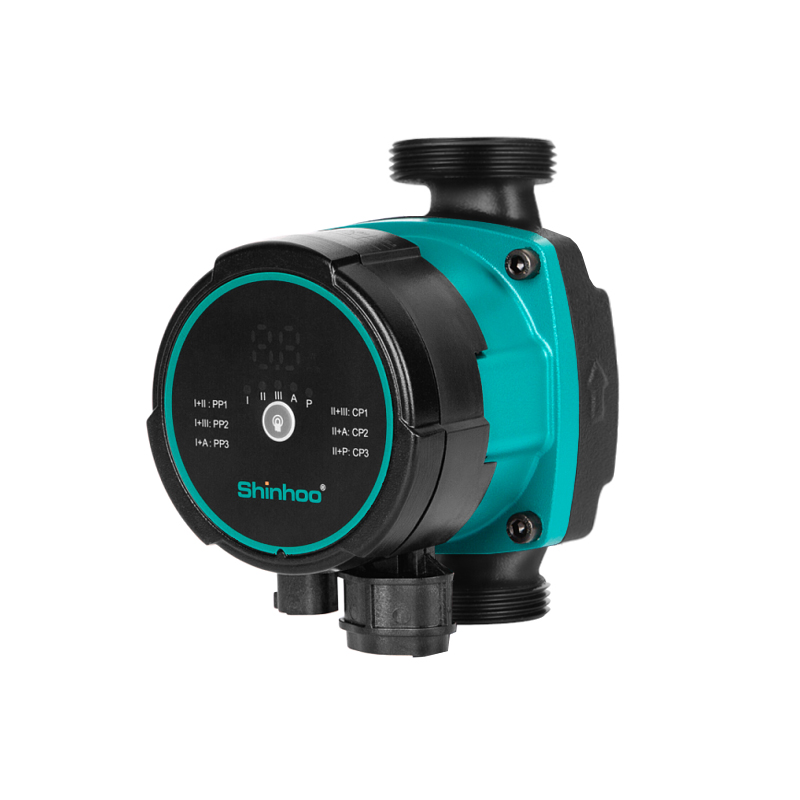

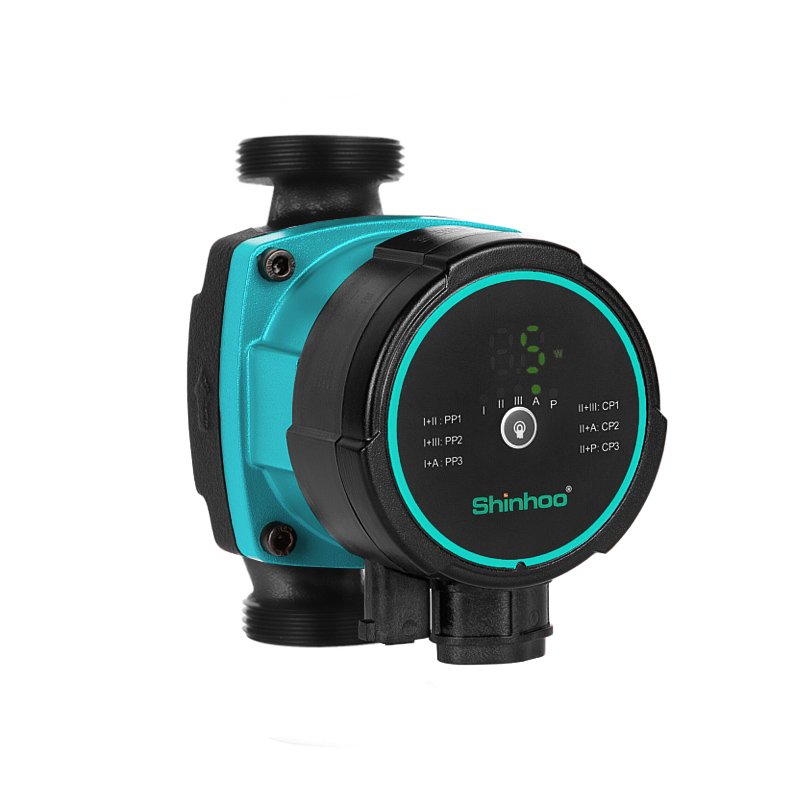

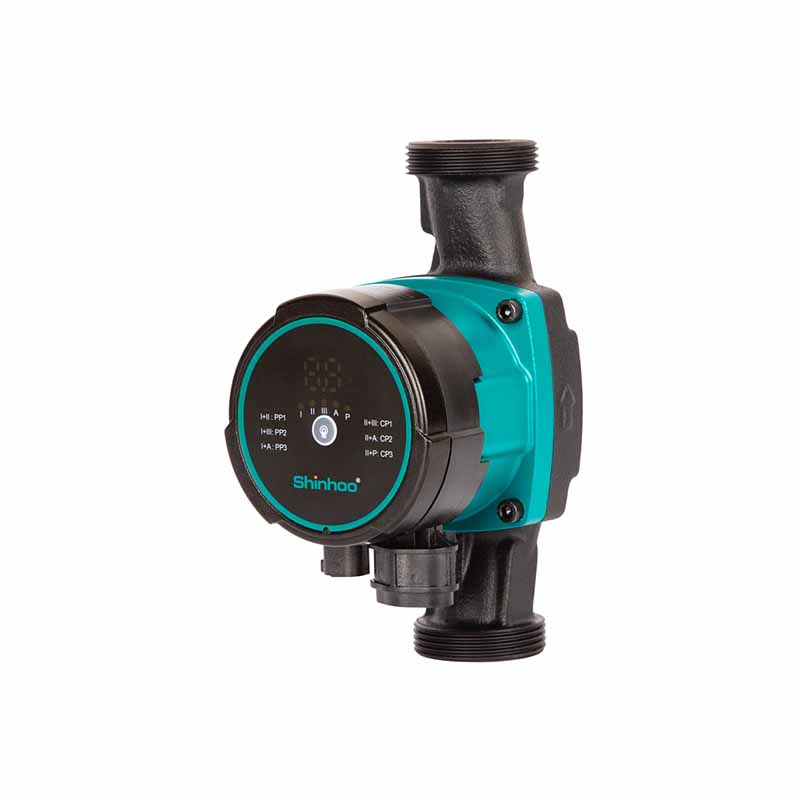

Master SD 20- 7.5 0 |
|
최대 흐름 (m³/h) |
3.6 <50 |
|
최대 헤드 (m) |
7.5 |
|
eei |
eei≤0.20-part2 |
|
정격 전압 |
220-240V AC |
|
정격 전류 |
0.5 a |
|
주파수 |
50/60Hz |
|
최대 전력 |
60 W |
|
설계 압력 |
1.0mpa |
|
노이즈 |
≤42dB (a) |
0
<1114 i p 클래스 |
IP44 |
|
단열 클래스 |
h |
항목 번호.:
Master SD 20-7.51. 국내 난방 및 물 공급 시스템
2. 공기 및지면 소스 히트 펌프 시스템
3. 에어컨 시스템
4. 산업용 온수 시스템
5. 태양열 시스템
1.
직관적 인 One-Button 작동은 모든 제어 모드를 선택합니다.2. 외부 모터 보호가 필요하지 않음 설치 시간
3. 하이 토크 스타트는 가혹한 조건에서 시작을 향상시킵니다
4. 통조림으로 인한 손상 및 강력한 구성 요소의 사용으로 인해 유지 보수가없고 소음이 없습니다.
5. 빠른 연결 플러그는 전기 설치가 빠르고 안전하며 쉬운
6. 난방 시스템의 열 손실을 최소화하기 위해 단열 쉘을 이용할 수 있습니다
7. 펌프에는 3 개의 일정한 커브 모드, 비례 압력 곡선, 일정한 압력 곡선, a 유틸리티 및 야간 모드가 있습니다.
8. 전기 소비 측면에서 고유 한 작동 모드는 h gigh 효율 순환기 펌프 더 많은 에너지 절약을 만듭니다.
9. 잘 설계된 소형 구조, 통합 컨트롤러 및 주파수 변환기를 특징으로하는 고효율 순환기.
10. 대부분의 응용 분야에서 설치 및 작동이 쉽습니다.
쉬운 설치 및 작동
자체 적응 모델 (자동 모드, 공장 설정)이 장착 된 펌프는 전원이 연결되면 실행되고 실제 시스템 요구에 따라 성능을 조정합니다.
저음과 높은 편안함
노이즈 지수 : ≤42db (a)
낮은 에너지 소비
클래스 에너지 효율, p ower 소비는 5W에서 가장 낮습니다
다중 보호
과전압 및 과전류 보호
에코 디자인 벤치 마크
eei≤0.20- 파트 2
Quick Release Power Plug
스타트 업 및 펌프를 빨리 정지하십시오.
미디어 요구 사항
|
중간 : 물 또는 물 + 글리콜 (≤ 50%) 혼합물 |
중간 온도 : 2 ~ 110 |
|
중간의 pH 값 ï¼ 6.5-8.5 |
중간 경도 ï¼ 25 ° dh |
|
중간에서 고체 불순물의 함량 : 고체 불순물의 직경 및 길이 방향 ≤ 0.1mm 및 부피 비율 ≤ 0.1%. |
|
서비스 환경 요구 사항
|
사용량 : 샤프트를 가로로 유지하십시오 |
고도 : ï¼ 1000m |
|
주변 온도 작동 : 0 ~ ~ 70 (파이프 라인과 워터 펌프에 얼지 않음) |
앰비언트 습도 작동 ≤95% |
저장 환경 요구 사항
|
저장 주변 온도 : -30 Â ~ 70 (파이프 라인과 워터 펌프에 얼지 않음) |
저장 환경의 습도 : ≤95% |
펌프의 시작 및 정지
시작 시간
: 워터 펌프의 시작 시간은 3 초 미만입니다.PWM 모드에서는 워터 펌프의 정지 상태 (전원 공급 장치없이)에서 시작할 때 최대 3 초 안에 최대 속도의 90%에 도달해야합니다.
PWM 모드에서는 대기 모드에서 시작하여 최소 3 초 안에 최대 속도의 90%에 도달합니다.
셧다운 시간
: 워터 펌프의 종료 시간은 1 초 미만입니다.
설치 도면
|
모델 |
b1 |
b2 |
l1 |
l2 |
H1 |
H2 |
g |
|
Mas |
90 |
45 |
130 |
65 |
135 |
90 |
1 |
|
노트 |
Xï¼ 4、 5 6 7 7 7.5、 8 |
||||||
모델 마스터 SD 2 5 -8 130 / 마스터 SD 2 5 -8 1 8 0 최대 유량(m³/h) 3.6 최대양정(m) 8 EEI EEI≤0.21-파트2 정격전압 220-240V AC 정격 전류 0.55A 빈도 50/60Hz 최대 출력 70W 설계압력 1.0MPa 소음 42dB(A) 이하 IP 클래스 IP44 절연 등급 시간
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도(RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도( RH) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110℃ (글리콜 50%까지) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH ) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～ +110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 습도 ( RH ) 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
