모델 |

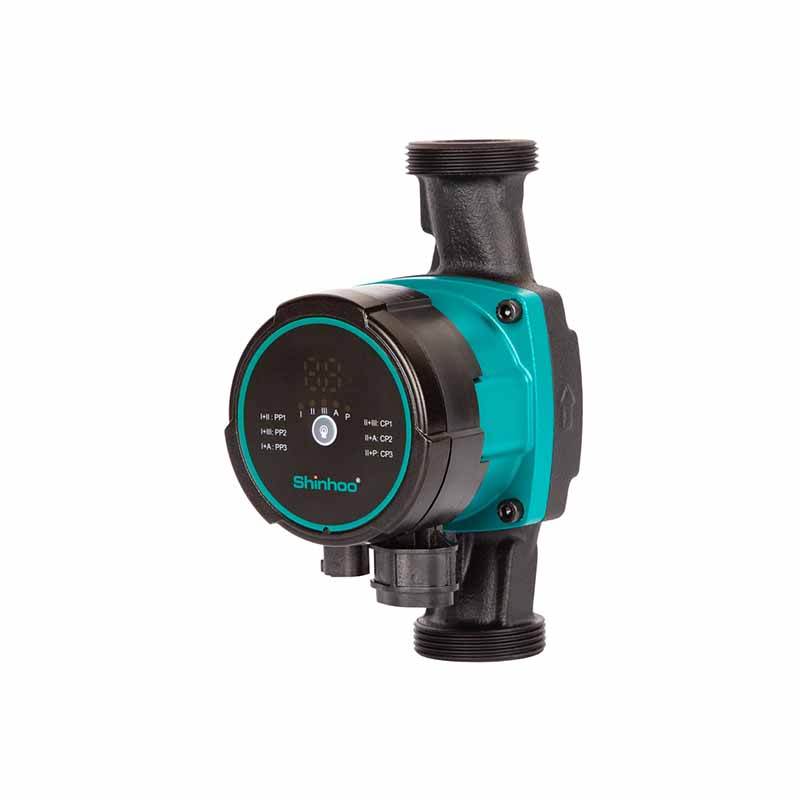

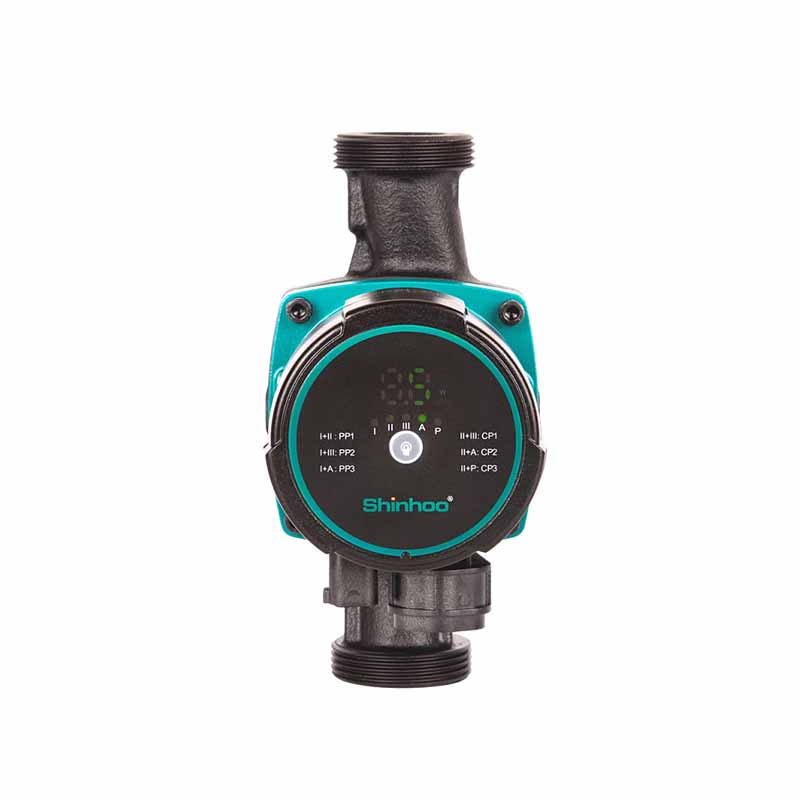

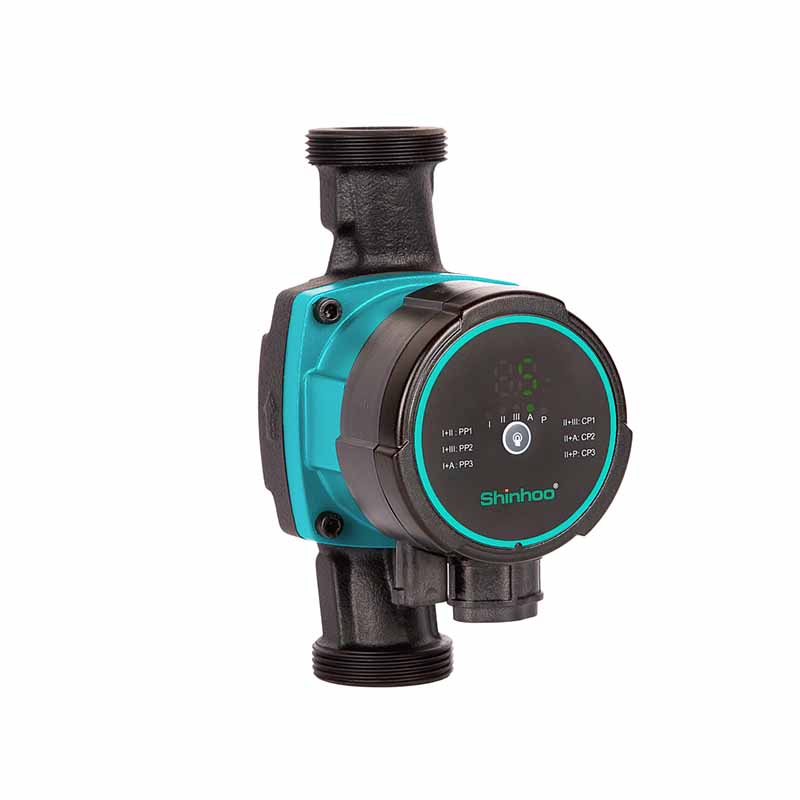

마스터 SD 2 5 -4 130 / 마스터 SD 2 5 -4 1 8 0 |
|
최대 유량 (m³/h) |
2. 8 |
|
최대양정 (m) |
4.0 |
|
EEI |
EEI≤0.20-파트2 |
|
정격전압 |
220-240V AC |
|
정격 전류 |
0.5A |
|
빈도 |
50/60Hz |
|
최대 출력 |
25W |
|
설계압력 |
1.0MPa |
|
소음 |
42dB(A) 이하 |
|
IP 클래스 |
IP44 |
|
절연 등급 |
시간 |
제품 번호.:
Master SD 25-41. 가정용 난방 및 급수 시스템
2. 공기 및 지열원 히트펌프 시스템
3. 에어컨 시스템
4. 산업용 온수 시스템
5. 태양열 시스템
1. 직관적인 원버튼 작동으로 모든 제어 모드를 간단하게 선택할 수 있습니다.
2. 외부 모터 보호가 필요하지 않아 설치 시간이 단축됩니다.
3. 고토크 시동으로 가혹한 조건에서도 시동이 향상됩니다.
4. 캔 로터 설계 및 견고한 구성 요소 사용으로 유지 관리가 필요 없고 소음이 없습니다.
5. 빠른 연결 플러그로 전기 설치가 빠르고 안전하며 쉽습니다.
6. 난방 시스템의 열 손실을 최소화하기 위해 단열 쉘을 사용할 수 있습니다.
7. 펌프에는 세 가지 일정 곡선 모드, 비례 압력 곡선, 일정 압력 곡선, 자동 및 야간 모드가 있습니다.
8. 시스템 성능을 최적화하기 위해 컨트롤러의 저전압 PWM 신호로 속도를 제어할 수도 있으며, 난방용 PWM1과 태양광 시스템용 PWM2를 모두 사용할 수 있습니다.
9. 잘 설계된 컴팩트한 구조, 통합 컨트롤러 및 주파수 변환기를 갖춘 고효율 순환기입니다.
10. 대부분의 응용 분야에서 설치 및 작동이 쉽습니다.
11. 전기 소비 측면에서 독특한 작동 모드로 인해 고효율 순환 펌프의 에너지가 더욱 절약됩니다.
쉬운 설치 및 작동
자체 적응 모델(자동 모드, 공장 설정)이 장착되어 있어 전원이 연결되면 펌프가 작동하고 실제 시스템 요구에 따라 성능을 조정합니다. 제어는 디지털 펄스 폭 변조(PWM) 저전압 신호의 영향을 받아 펌프를 사용하여 다양한 시스템의 다양한 유량 요구 사항을 충족할 수 있습니다.
낮은 소음과 높은 편안함
소음 지수: ≤42dB(A)
낮은 에너지 소비
A급 에너지 효율성, 최저 전력 소비량 5W
다중 보호
과전압 및 과전류 보호 기능 포함
에코디자인 벤치마크
EEI≤0.20-파트 2
퀵 릴리스 전원 플러그
펌프를 신속하게 시동하고 정지하십시오.
미디어 요구 사항
|
매체: 물 또는 물 + 글리콜(50% 이하) 혼합물 |
중간온도 : 2℃~110℃ |
|
매체의 PH 값: 6.5-8.5 |
중간경도 : 25°dH |
|
매체의 고체 불순물 함량: 고체 불순물의 직경 및 길이 방향이 0.1mm 이하이고 부피 비율이 0.1% 이하입니다. |
|
서비스 환경 요구 사항
|
사용법: 샤프트를 수평으로 유지 |
고도: < 1000m |
|
작동 주위 온도: 0 ℃ ∼ 70 ℃ (배관 및 워터펌프에 결빙이 없을 것) |
작동 주변 습도 ≤95% |
보관 환경 요구 사항
|
보관 주위 온도: - 30 ℃ ∼ 70 ℃ (배관 및 워터펌프에 결빙이 없을 것) |
저장 환경의 습도: ≤95% |
펌프의 시동 및 정지
시작 시간 : 워터 펌프의 시작 시간은 3S 미만입니다. 즉, 전원을 켠 후 최대 속도에 도달하는 시간입니다.
PWM 모드에서는 워터 펌프의 정지 상태(전원 공급 없음)에서 시작할 때 최소 3초 내에 최대 속도의 90%에 도달해야 합니다.
PWM 모드에서는 대기 모드에서 시작해 최소 3초 안에 최대 속도의 90%에 도달합니다.
종료 시간 : 워터 펌프의 종료 시간은 1초 미만입니다. 즉, 정전부터 워터 펌프 종료까지의 시간입니다.
설치도면
|
모델 |
지하 1층 |
지하 2층 |
L1 |
L2 |
H1 |
H2 |
G |
|
마스터 SD 25- X /130 |
90 |
45 |
130 |
65 |
135 |
97 |
1 1/2 |
|
마스터 SD 25- X /180 |
90 |
45 |
180 |
90 |
135 |
97 |
1 1/2 |
|
메모 |
X ：4 、5 、6 、7 、7.5 |
||||||
전원 전압 220-240V 50/60Hz, 체육 모터 보호 외부 보호가 필요하지 않습니다. IP 클래스 IP44 절연 등급 시간 ( RH ) 습도 최대. 95% 시스템 압력 1.0MPa 규정 준수 CE/GS/EMC/LVD/RoHS/REACH 환경 온도 0 ~ +40 ℃ 온도 등급 TF110 액체 온도 -30 ～+110 ℃ (글리콜 최대 50%) 전압/주파수 230V/50HZ 펌프 하우징 주철 에너지(EEI) ≤0.23-파트2
